Trilho linear da corrediça
>
|
| Lugar de origem | China |
| Marca | ZANE |
| Certificação | CE，ISO |
| Número do modelo | GHH-CA/GHH-HA |

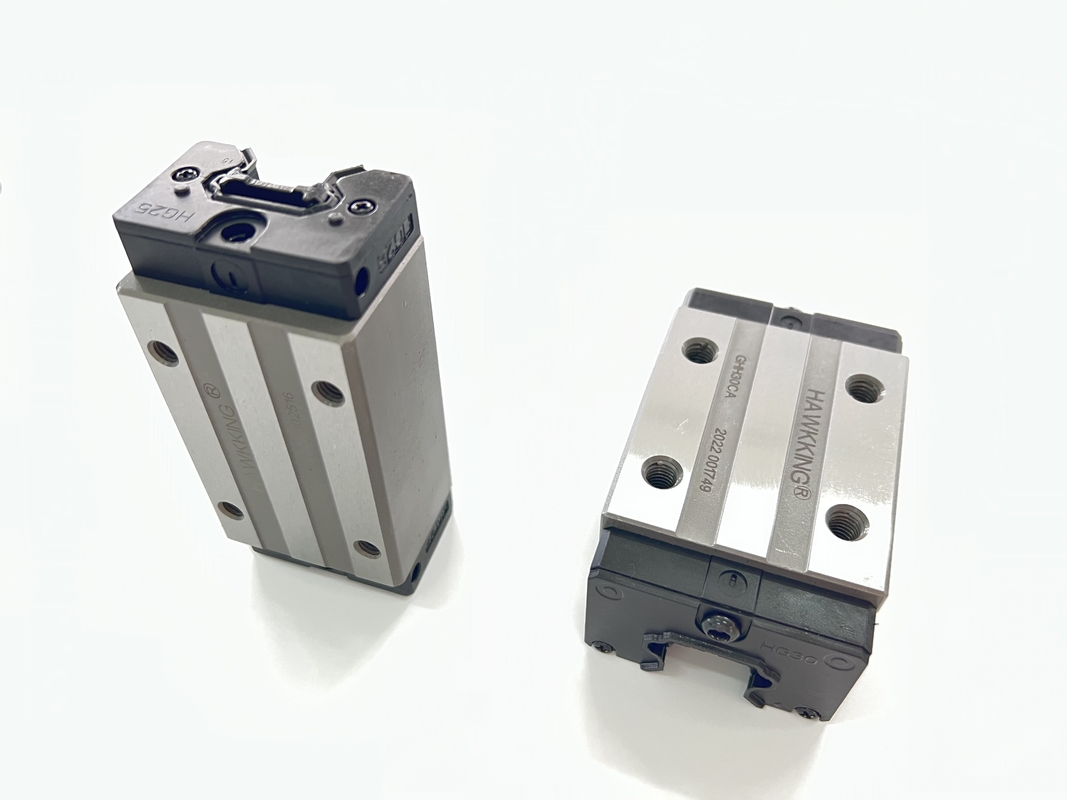

trilhos lineares bloco guia linear Slide linear HGH30 Comprimento personalizado Alto desempenho de corrida
Tipos de guias lineares
Os dois tipos de guias lineares que são mais predominantemente usados na indústria de controle de movimento hoje são as guias de rolamento de movimento linear de contato deslizante e guias de rolamento de movimento linear de elemento rolante.A principal distinção entre os dois é a maneira pela qual o movimento do bloco linear prossegue ao longo do trilho linear.
| Modelo | Tamanho da combinação (mm) | Tamanho do bloco (mm) | Tamanho do trilho deslizante (mm) |
Parafusos de fixação para trilhos deslizantes Tamanho |
Carga fixa dinâmica básica | Carga fixa fixa básica | Momento estático permitido | peso | ||||||||||||||||||||||
|
Senhor kN^n |
deputado kNf |
Meu kNF |
quadra kg |
deslizar kg/n |
||||||||||||||||||||||||||
| H | HEU | N | C | B | BEU | C | Li | eu | KEU | G | Mxl | T | h2 | h3 | CR | HR | D | h | d | P | E | (milímetros) | C(kN) | Co(kN) | ||||||
| GHH15CA | 28 | 4.3 | 9,5 | 34 | 26 | 4 | 26 | 39,4 | 61,4 | 10 | 5.3 | M4x5 | 6 | 7,95 | 7,7 | 15 | 15 | 7,5 | 5.3 | 4,5 | 60 | 20 | M4xl6 | 11,38 | 25.31 | 0,17 | 0,15 | 0,15 | 0,18 | 1,45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50,5 | 77,5 | 12,25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37,84 | 0,38 | 0,27 | 0,27 | 0,30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48,84 | 0,48 | 0,47 | 0,47 | 0,39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0,64 | 0,51 | 0,51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78,6 | 104.6 | 19.6 | 32. 75 | 76,00 | 0,87 | 0,88 | 0,88 | 0,69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97,4 | 20.25 | 12 | M8x10 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38,74 | 83.06 | 1.06 | 0,85 | 0,85 | 0,88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120,4 | 21.75 | 13,8 | M8x2ij | 47,27 | 110,13 | 1,40 | 1,47 | 1,47 | 1,16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112,4 | 20,6 | 12 | 16 | 19,6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49,52 | 102,87 | 1,73 | 1,20 | 1. 20 | 1,45 | 6. 30 | ||||
| GHH35HA | 1,5 | 72 | 105,8 | 138,2 | 22,5 | M8xl2 | 60,21 | 136,31 | 2,29 | 2.08 | 2.08 | 1,92 | ||||||||||||||||||
| GHH45CA | 70 | 9,5 | 86 | 60 | 13 | 60 | 97 | 139,4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77,57 | 155,93 | 3.01 | 2,35 | 2,35 | 2,73 | 10.41 | |||||
| GHH45HA | 20,5 | 80 | 128,8 | 171,2 | 28,9 | L8. | 30,5 | 22,5 | 94,54 | 207.12 | 4,00 | 4.07 | 4.07 | 3,61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117,7 | 166,7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114,44 | 227. 81 | 5,66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155,8 | 204,8 | 36,4 | 12,9 | 139,35 | 301,26 | 7,49 | 7.01 | 7.01 | 5,49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144,2 | 200,2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163,63 | 324,71 | 10.02 | 6,44 | 6,44 | 7,00 | 21.18 | |||
| GHH65HA | 31,5 | 120 | 203,6 | 259,6 | 47,8 | 12,9 | M16x20 | 208,36 | 457,15 | 14.15 | 11.12 | 11.12 | 9,82 | |||||||||||||||||
Dicas para encomendar guias lineares e blocos de guias lineares:
(1) Diga-nos a largura da guia linear: por exemplo, 9mm
(2) Qual é o código de tamanho dos blocos de guia linear, pls?Por exemplo, MGN9C, HGH15CA e etc.
(3) Qual é o comprimento da guia linear que você precisa e quantos blocos de guia em uma guia linear, pls?Por exemplo, MNG91R80MM;1 peça de blocos na guia linear de 80mm
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Nossas vantagens para a série HG de guia linear:
1. Sistema de unidades deslizantes completo com alta precisão e pode ser movido sem deflexão.
2. Uso de longa vida.
3. Entrega rápida e bom serviço.
4.Grande estoquee atacado de baixo lote.
5. ISO9001:2008
6. Competitivopreço, boa qualidade, entrega rápida.
7.Resposta rápida ae-mails ou resolvendo dúvidas rapidamente.
8. Cooperação e serviço honestos.
