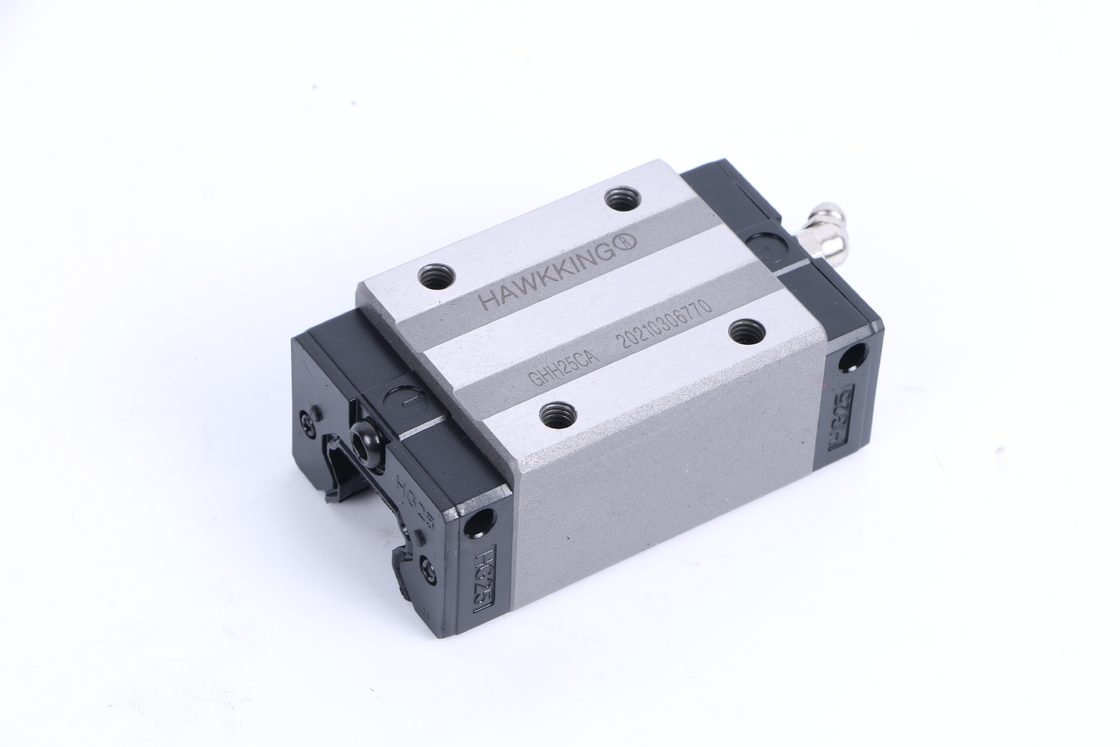

Guia Linear HGH35 Suave
  • Guia Linear HGH35 Suave

Guia Linear HGH35 Suave

Lugar de origem China
Marca ZANE
Certificação CE,ISO
Número do modelo GHH-CA/GHH-HA
Detalhes do produto
Nome do Produto:
Trilho de guia linear
Material:
aço inoxidável
Comprimento do trilho da corrediça:
Comprimento personalizado
Altura da combinação:
15-65mm
Altura do trilho da corrediça:
15-53mm
Modelo:
Guideway do movimento linear
Estrutura:
Trilho da guilda
atuação:
Trilho de guia linear liso
Destacar:

Guia linear suave

,

guia linear hgh35

,

trilho linear em miniatura de movimento linear

Descrição do produto

Guias lineares de comprimento personalizado de aço inoxidável HGH35 bloco de trilhos lineares



1. O design de largura ampliada aumenta a capacidade de carga de momento.
2. O projeto de contato do arco gótico tem característica de alta rigidez em todas as direções.
3. As esferas de aço serão seguradas por um retentor em miniatura para evitar que as esferas caiam mesmo quando o bloco for removido da instalação do trilho.
4. Todos os componentes metálicos são feitos de aço inoxidável para fins anticorrosivos





Modelo Tamanho da combinação (mm) Tamanho do bloco (mm) Tamanho do trilho deslizante (mm)

Parafusos de fixação para trilhos deslizantes

Tamanho

Carga fixa dinâmica básica Carga fixa fixa básica Momento estático permitido peso

Senhor

kN^n

deputado

kNf

Meu kNF

quadra

kg

deslizar

kg/n

H HEU N C B BEU C Li eu KEU G Mxl T h2 h3 CR HR D h d P E (milímetros) C(kN) Co(kN)
GHH15CA 28 4.3 9,5 34 26 4 26 39,4 61,4 10 5.3 M4x5 6 7,95 7,7 15 15 7,5 5.3 4,5 60 20 M4xl6 11,38 25.31 0,17 0,15 0,15 0,18 1,45
GHH20CA 30 4.6 12 44 32 6 36 50,5 77,5 12,25 12 M5x6 8 6 7 20 17,5 9,5 8,5 6 60 20 M5xl6 17,75 37,84 0,38 0,27 0,27 0,30 2.21
GHH20HA 50 65,2 92,2 12,6 21.18 48,84 0,48 0,47 0,47 0,39
GHH25CA 40 5,5   48 35 6,5 35 58 84 16,8 12 M6x8 8 10   23 22 11 9 7 60 20 M6x20 26,48 56.19 0,64 0,51 0,51 0. 51 3.21
GHH25HA 12,5 50 78,6 104,6 19,6   32. 75 76,00 0,87 0,88 0,88 0,69
GHH30CA 45 6 16 60 40 10 40 70 97,4 20,25 12 M8xl0 8,5 9,5   28 26 14 12 9 80 20   38,74 83,06 1,06 0,85 0,85 0,88 4. 47
GHH30HA 60 93 120,4 21.75 13.8 M8x2ij 47.27 110.13 1,40 1.47 1.47 1.16
GHH35CA 55   18 70 50 10 50 80 112.4 20.6 12     16 19.6 34 29 14 12 9 80 20   49,52 102,87 1,73 1.20 1. 20 1,45 6. 30
GHH35HA 1,5 72 105,8 138.2 22,5 M8xl2     60.21 136,31 2.29 2.08 2.08 1,92
GHH45CA 70 9.5   86 60 13 60 97 139,4 23   M10xl7 16     45 38 20 17 14 105   M12x35 77,57 155,93 3.01 2.35 2.35 2.73 10.41
GHH45HA 20,5 80 128,8 171.2 28.9   L8. 30,5 22,5 94,54 207.12 4,00 4.07 4.07 3.61
GHH55CA 80     100 75   75 117,7 166,7 27h35   M12xl8   22 29 53 44 23 20 16 120 30 M14x45 114,44 227. 81 5.66 4.06 4.06 4.17 15.08
GHH55HA 13 23. 5 12. 5 95 155,8 204.8 36.4 12.9   139,35 301.26 7.49 7.01 7.01 5.49
GHH65CA 90 15   126 76 25 70 144.2 200,2 43.1     25 15 15 63 53 26 22 18 150 35 M16x50 163,63 324,71 10.02 6.44 6.44 7.00 21.18
GHH65HA 31,5 120 203.6 259,6 47,8 12.9 M16x20 208.36 457,15 14.15 11.12 11.12 9.82




Guia Linear HGH35 Suave 0

Guia Linear HGH35 Suave 1



Dicas para encomendar guias lineares e blocos guia lineares:



(1) Informe a largura da guia linear: por exemplo, 9 mm



(2) Qual é o código de tamanho dos blocos de guia linear, por favor?Por exemplo, MGN9C, HGH15CA e etc.



(3) Qual é o comprimento da guia linear que você precisa e quantos blocos de guia em uma guia linear, por favor?Ex: MNG91R80MM;1 pcs de blocos na guia linear de 80mm



Todos os tipos que podemos produzir guia linear:
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA
HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC
HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA
EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH 30SA

EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA

Nossas vantagens para a série HG de guia linear:



1. Sistema completo de unidades deslizantes com alta precisão e pode ser movido sem deflexão.

2. Uso de longa vida.

3. Entrega alerta e bom serviço.

4.Grande estoquee atacado de baixo lote.

5. ISO9001:2008

6. Competitivopreço, boa qualidade, entrega rápida.

7.Resposta rápida parae-mails ou resolvendo dúvidas rapidamente.
