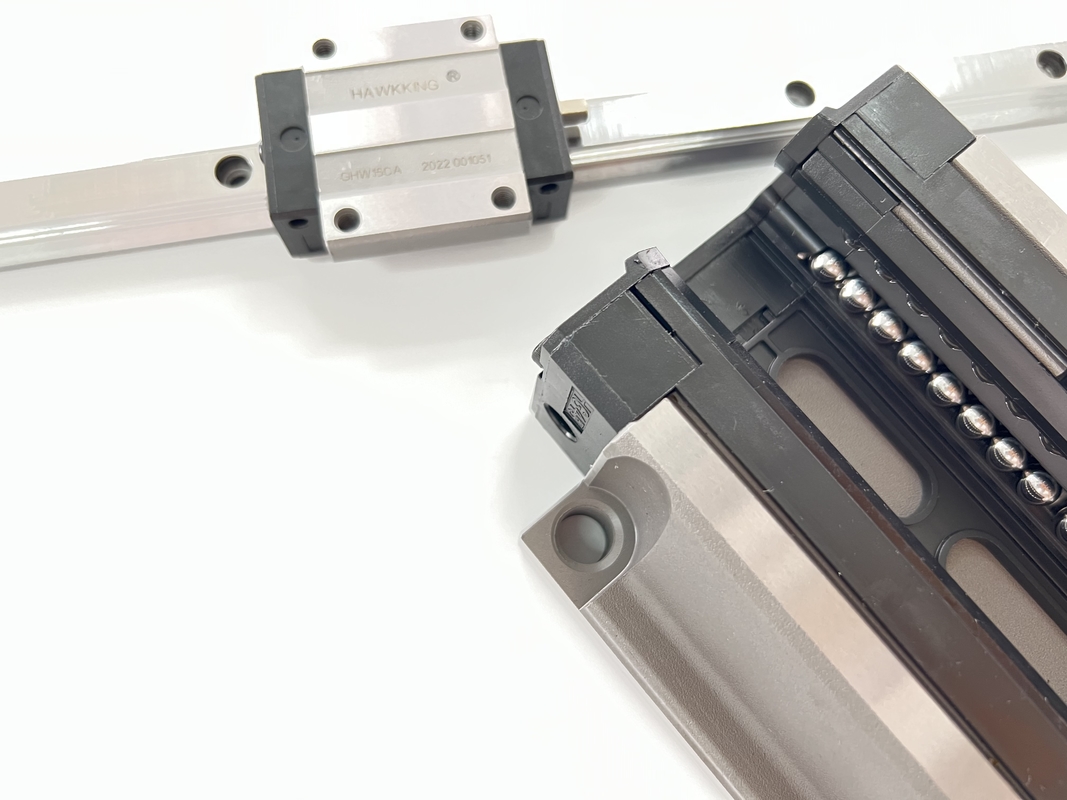

Guias Lineares HGW15
  • Guias Lineares HGW15
Guias Lineares HGW15

Guias Lineares HGW15

Lugar de origem China
Marca ZANE
Certificação CE，ISO
Número do modelo HGW15
Detalhes do produto
Nome do Produto:
mini guia linear do trilho
Material:
aço
Altura da combinação:
4-20mm
Altura do trilho da corrediça:
1-5mm
Inscrição:
Maquinário
Modelo:
Guideway do movimento linear
Series:
HGW15
Bloco:
Flange
Destacar:

Guias lineares HGW15

,

guias lineares de 5 mm

,

guia linear de rolamento de 20 mm

Descrição do produto

Bloco de guia linear Ghw Perfil Guias lineares HGW15

Pode suportar a carga de direções para cima, para baixo, esquerda e direita ao mesmo tempo
Devido ao design especial da estrutura do feixe do trilho deslizante linear, ele pode suportar as cargas nas direções superior, inferior, esquerda e direita ao mesmo tempo, ao contrário da guia deslizante que pode suportar a carga lateral na direção do contato paralelo superfície, que é fácil de causar a precisão de funcionamento da máquina.


Modelo Tamanho da combinação (mm) Tamanho do bloco (mm) Tamanho do trilho deslizante (mm)

Parafusos de fixação para trilhos deslizantes
Tamanho

 Carga fixa dinâmica básica Carga fixa fixa básica Momento estático permitido peso
Sr. kN-m

MP
kN-m

 Meu kN-m

quadra
kg

deslizar
kgAi
H Oi N C B Bi c você eu Kl G M (A/B) T Ti h2 h3 Wr RH D h d P E (milímetros) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4,5 30 39,4 61,4 8 5.3 M5/φ4,5 6 8,9 3,95 3.7 15 15 7,5 5.3 4,5 60 20 M4xl6 11. 38 25.31 0,17 0,15 0,15 0,17 1,45
GHW20CA 30 4.6 21,5 63 53 5 40 50,5 77,5 10,25 12 M6/φ6 8 10 6 7 20 17,5 9,5 8,5 6 60 20 M5xl6 17.75 37,84 0,38 0,27 0,27 0,40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48,84 0,48 0,47 0,47 0,52
GHW25CA 36 5.5 23,5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78,6 104.6 22.1 32,75 76,00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97,4 14h25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38,74 83.06 1.06 0,85 0,85 1.09 4.47
GHW30HA 93 120,4 25,75 47.27 110,13 1,40 1,47 1,47 1,44
GHW35CA 48 7,5 33 100 82 9 62 80 112,4 14,6 12 M10/φ9 10.1 18 9 12,6 34 29 14 12 9 80 20 M8x25 49,52 102,87 1,73 1,20 1,20 1,56 6h30
GHW35HA 105,8 138,2 27,5 60,21 136,31 2,29 2.08 2.08 2.06
GW45CA 60 9,5 37,5 120 100 10 80 97 139,4 13 12,9 M12/φ11 15.1 22 8,5 20,5 45 38 20 17 14 105 22,5 M12x35 77,57 155,93 3.01 2,35 2,35 2,79 10.41
GHW45HA 128,8 171,2 28,9 94,54 207.12 4,00 4.07 4.07 369
GHW55CA 70 13 43,5 140 116 12 95 117,7 166,7 17h35 12,9 M14/φ14 17,5 26,5 12 19 53 44 23 20 16 120 30 M14x45 114,44 227,81 5,66 4.06 4.06 4,52 15.08
GHW55HA 155,8 204,8 36,4 139,35 301,26 7,49 7.01 7.01 5,96
GHW65CA 90 15 53,5 170 142 14 110 144,2 200,2 23.1 12,9 M16/φ16 25 37,5 15 15 63 53 26 22 18 150 35 M16x50 163,63 324,71 10.02 6,44 6,44 17/09 21.18
GHW65HA 203,6 259,6 52,8 208,36 457,15 14.15 11.12 11.12 12,89


Guias Lineares HGW15 0Guias Lineares HGW15 1
