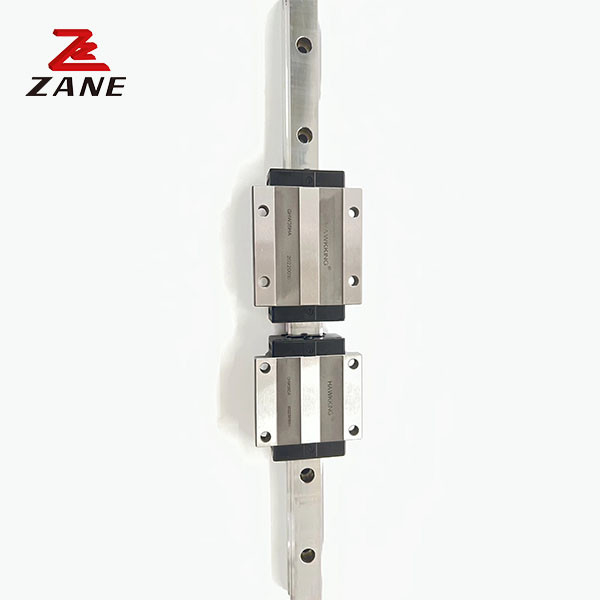

Trilho de guia linear CE HGH55 Trilho linear de alta precisão 1000 mm
  • Trilho de guia linear CE HGH55 Trilho linear de alta precisão 1000 mm
  • Trilho de guia linear CE HGH55 Trilho linear de alta precisão 1000 mm
Trilho de guia linear CE HGH55 Trilho linear de alta precisão 1000 mm

Trilho de guia linear CE HGH55 Trilho linear de alta precisão 1000 mm

Lugar de origem China
Marca ZANE
Certificação CE，ISO
Número do modelo GHH-CA/GHH-HA
Detalhes do produto
Nome do produto:
Trilho linear do Guideway
Tamanho:
100mm a 1000mm
Bloco:
padrão ou flange
Tipo da carga:
Carga do levantamento, carga clara, carga média
Aplicação:
Linha estrada de ferro da automatização
Altura do trilho da corrediça:
15-53mm
Estrutura:
Trilho da corrediça + bloco da corrediça
desempenho:
Desempenho de corrida alto
Destacar:

Trilho de guia linear HGH55

,

trilho linear de alta precisão de 1000 mm

,

trilho linear CE 1000 mm

Descrição do produto

comprimento de 100 mm a 1000 mm, guia linear de alta precisão HGH55

comprimento de 100 mm a 1000 mm, guia linear de alta precisão HGH55



Precisão



Com base na precisão de marcha dos escorregadores de bolas que viajam nos trilhos, a precisão de movimento exigida é expressa em um código de grau de precisão particular, como P5 ou PN, dependendo do fabricante.



Cargas aplicadas



Estas são as cargas aplicadas aos guias lineares, que consistem geralmente no peso próprio de uma tabela, no peso dos objetos transportados e

As cargas são normalmente aplicadas verticalmente ou lateralmente contra o eixo de movimento.



Modelo Tamanho da combinação (mm) Tamanho do bloco ((mm) Tamanho do trilho de deslizamento ((mm)

Para a fixação de parafusos para trilhos

tamanho

 Carga fixa dinâmica básica Carga fixa básica Momento estático admissível peso

O Sr.

KN^n

MP

kNf

 O meu kNF

bloco

Quilos

deslizamento

kg/n
H HEu... N W B BEu... C Li L KEu... G Mxl T H2 h3 WR HR D h d P E (mm) C (((kN) Co (kN)
GHH15CA 28 4.3 9.5 34 26 4 26 39.4 61.4 10 5.3 M4x5 6 7.95 7.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11.38 25.31 0.17 0.15 0.15 0.18 1.45
GHH20CA 30 4.6 12 44 32 6 36 50.5 77.5 12.25 12 M5x6 8 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.30 2.21
GHH20HA 50 65.2 92.2 12.6 21.18 48.84 0.48 0.47 0.47 0.39
GHH25CA 40 5.5   48 35 6.5 35 58 84 16.8 12 M6x8 8 10   23 22 11 9 7 60 20 M6x20 26.48 56.19 0.64 0.51 0.51 0. 51 3.21
GHH25HA 12.5 50 78.6 104.6 19.6   32. 75 76.00 0.87 0.88 0.88 0.69
GHH30CA 45 6 16 60 40 10 40 70 97.4 20.25 12 M8xl0 8.5 9.5   28 26 14 12 9 80 20   38.74 83.06 1.06 0.85 0.85 0.88 4. 47
GHH30HA 60 93 120.4 21.75 13.8 M8x2ij 47.27 110.13 1.40 1.47 1.47 1.16
GHH35CA 55   18 70 50 10 50 80 112.4 20.6 12     16 19.6 34 29 14 12 9 80 20   49.52 102.87 1.73 1.20 1. 20 1.45 6. 30
GHH35HA 1.5 72 105.8 138.2 22.5 M8xl2     60.21 136.31 2.29 2.08 2.08 1.92
GHH45CA 70 9.5   86 60 13 60 97 139.4 23   M10xl7 16     45 38 20 17 14 105   M12x35 77.57 155.93 3.01 2.35 2.35 2.73 10.41
GHH45HA 20.5 80 128.8 171.2 28.9   L8. 30.5 22.5 94.54 207.12 4.00 4.07 4.07 3.61
GHH55CA 80     100 75   75 117.7 166.7 27.35   M12xl8   22 29 53 44 23 20 16 120 30 M14x45 114.44 227. 81 5.66 4.06 4.06 4.17 15.08
GHH55HA 13 23. 5 12. 5 95 155.8 204.8 36.4 12.9   139.35 301.26 7.49 7.01 7.01 5.49
GHH65CA 90 15   126 76 25 70 144.2 200.2 43.1     25 15 15 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 7.00 21.18
GHH65HA 31.5 120 203.6 259.6 47.8 12.9 M16x20 208.36 457.15 14.15 11.12 11.12 9.82




Trilho de guia linear CE HGH55 Trilho linear de alta precisão 1000 mm 0

Trilho de guia linear CE HGH55 Trilho linear de alta precisão 1000 mm 1



Dicas para encomendar guias e blocos de guias lineares:



(1) Diga-nos a largura do guia linear: por exemplo 9mm



(2) Qual é o código de tamanho dos blocos de guias lineares, por exemplo, MGN9C, HGH15CA, etc.



(3) Qual é o comprimento do guia linear que você precisa, e quantos blocos de guia em um guia linear, por favor?



Todos os tipos que podemos produzir Guia linear:
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA
HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC
HGH20HA HGH25HA HGH30HA HGH35HA
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA
A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de regulamento que estabeleça as regras de execução do Regulamento (CE) n.o 765/2008 do Parlamento Europeu e do Conselho.

A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação da presente diretiva.

As nossas vantagens para a série HG de guias lineares:



1Sistema completo de unidades deslizantes com alta precisão e pode ser movido sem deflexão.

2- Longa vida útil.

3Entrega rápida e bom serviço.

4.Bens de grande portee por grosso de lotes baixos.

5. ISO9001:2008

6. CompetitividadePreço, boa qualidade, entrega rápida.

7.Resposta rápida ae-mails ou resolver perguntas rapidamente.

8Cooperação e serviço honestos.
