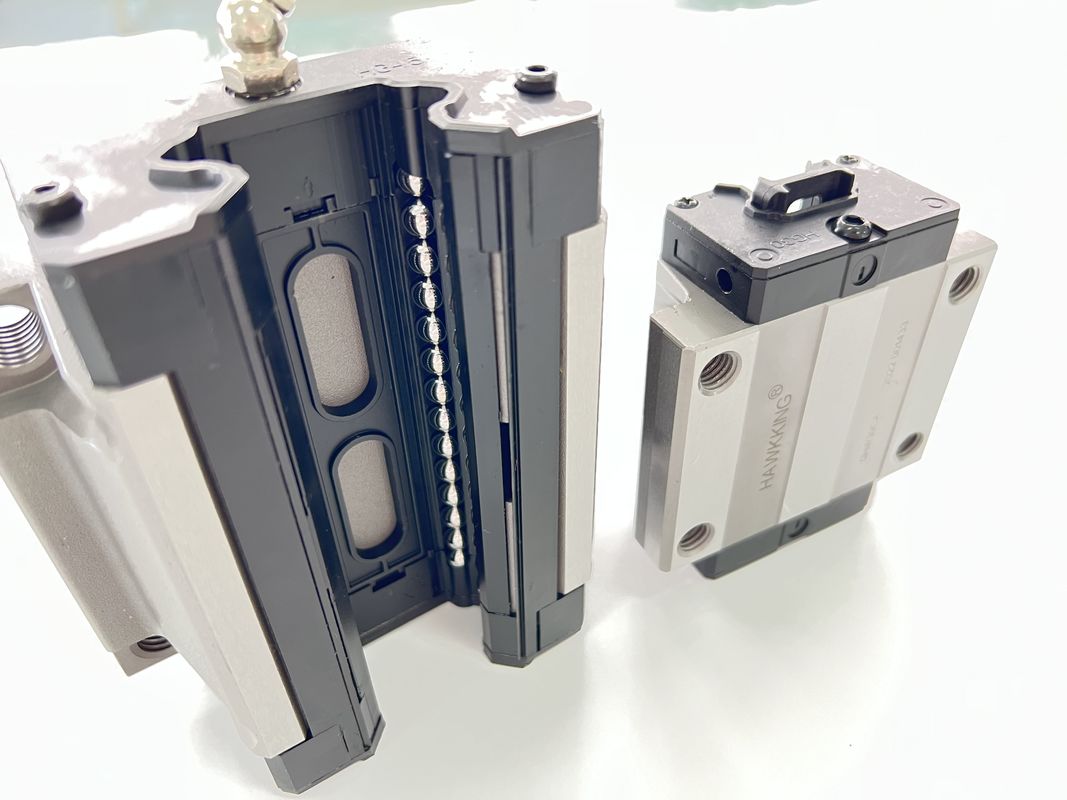

Bloco de trilhos lineares lineares HGH35 de comprimento personalizado de peças CNC
Os produtos feitos de aço inoxidável são altamente resistentes à corrosão, de modo que são adequados para aplicações onde o óleo antiferrugem não é preferido, como em ambiente de sala limpa.
Os produtos com especificações ultra seal têm excelente desempenho de proteção contra poeira graças à combinação do trilho de trilho dedicado com acabamento total e unidade deslizante com vedação final e vedação inferior de formatos especiais.Especificação especial com vedação interna melhora ainda mais a poeira
propriedade de proteção da seção de circulação de esferas contra substâncias estranhas da superfície superior do trilho.
| Modelo |
Tamanho da combinação (mm) |
Tamanho do bloco (mm) |
Tamanho do trilho deslizante (mm) |
Parafusos de fixação para trilhos deslizantes
Tamanho
|
Carga fixa dinâmica básica |
Carga fixa fixa básica |
Momento estático admissível |
peso |
|
Senhor
kN^n
|
MP
kNf
|
meu kNF |
quadra
kg
|
deslizar
kg/n
|
| H |
HEU |
N |
C |
B |
BEU |
C |
li |
eu |
kEU |
G |
Mxl |
T |
h2 |
h3 |
CR |
HR |
D |
h |
d |
P |
E |
(milímetros) |
C(kN) |
Co(kN) |
| GHH15CA |
28 |
4.3 |
9.5 |
34 |
26 |
4 |
26 |
39.4 |
61.4 |
10 |
5.3 |
M4x5 |
6 |
7,95 |
7.7 |
15 |
15 |
7.5 |
5.3 |
4.5 |
60 |
20 |
M4xl6 |
11.38 |
25.31 |
0,17 |
0,15 |
0,15 |
0,18 |
1,45 |
| GHH20CA |
30 |
4.6 |
12 |
44 |
32 |
6 |
36 |
50,5 |
77,5 |
12h25 |
12 |
M5x6 |
8 |
6 |
7 |
20 |
17,5 |
9,5 |
8,5 |
6 |
60 |
20 |
M5xl6 |
17,75 |
37,84 |
0,38 |
0,27 |
0,27 |
0,30 |
2.21 |
| GHH20HA |
50 |
65,2 |
92,2 |
12,6 |
21.18 |
48,84 |
0,48 |
0,47 |
0,47 |
0,39 |
| GHH25CA |
40 |
5,5 |
|
48 |
35 |
6,5 |
35 |
58 |
84 |
16,8 |
12 |
M6x8 |
8 |
10 |
|
23 |
22 |
11 |
9 |
7 |
60 |
20 |
M6x20 |
26,48 |
56.19 |
0,64 |
0,51 |
0,51 |
0. 51 |
3.21 |
| GHH25HA |
12,5 |
50 |
78,6 |
104,6 |
19,6 |
|
32. 75 |
76,00 |
0,87 |
0,88 |
0,88 |
0,69 |
| GHH30CA |
45 |
6 |
16 |
60 |
40 |
10 |
40 |
70 |
97,4 |
20,25 |
12 |
M8xl0 |
8,5 |
9,5 |
|
28 |
26 |
14 |
12 |
9 |
80 |
20 |
|
38,74 |
83,06 |
1,06 |
0,85 |
0,85 |
0,88 |
4. 47 |
| GHH30HA |
60 |
93 |
120,4 |
21,75 |
13,8 |
M8x2ij |
47,27 |
110,13 |
1,40 |
1,47 |
1,47 |
1,16 |
| GHH35CA |
55 |
|
18 |
70 |
50 |
10 |
50 |
80 |
112,4 |
20,6 |
12 |
|
|
16 |
19,6 |
34 |
29 |
14 |
12 |
9 |
80 |
20 |
|
49,52 |
102,87 |
1,73 |
1,20 |
1. 20 |
1,45 |
6. 30 |
| GHH35HA |
1,5 |
72 |
105,8 |
138,2 |
22,5 |
M8xl2 |
|
|
60,21 |
136,31 |
2,29 |
2.08 |
2.08 |
1,92 |
| GHH45CA |
70 |
9,5 |
|
86 |
60 |
13 |
60 |
97 |
139,4 |
23 |
|
M10xl7 |
16 |
|
|
45 |
38 |
20 |
17 |
14 |
105 |
|
M12x35 |
77,57 |
155,93 |
3.01 |
2,35 |
2,35 |
2,73 |
10.41 |
| GHH45HA |
20,5 |
80 |
128,8 |
171,2 |
28,9 |
|
L8. |
30,5 |
22,5 |
94,54 |
207.12 |
4,00 |
4.07 |
4.07 |
3,61 |
| GHH55CA |
80 |
|
|
100 |
75 |
|
75 |
117,7 |
166,7 |
27.35 |
|
M12xl8 |
|
22 |
29 |
53 |
44 |
23 |
20 |
16 |
120 |
30 |
M14x45 |
114,44 |
227. 81 |
5,66 |
4.06 |
4.06 |
4.17 |
15.08 |
| GHH55HA |
13 |
23. 5 |
12. 5 |
95 |
155,8 |
204,8 |
36,4 |
12,9 |
|
139,35 |
301,26 |
7,49 |
7.01 |
7.01 |
5,49 |
| GHH65CA |
90 |
15 |
|
126 |
76 |
25 |
70 |
144,2 |
200,2 |
43.1 |
|
|
25 |
15 |
15 |
63 |
53 |
26 |
22 |
18 |
150 |
35 |
M16x50 |
163,63 |
324,71 |
10.02 |
6,44 |
6,44 |
7,00 |
21.18 |
| GHH65HA |
31,5 |
120 |
203,6 |
259,6 |
47,8 |
12,9 |
M16x20 |
208,36 |
457,15 |
14.15 |
11.12 |
11.12 |
9,82 |
Dicas para encomendar guias lineares e blocos de guias lineares:
(1) Diga-nos a largura da guia linear: por exemplo, 9mm
(2) Qual é o código de tamanho dos blocos de guia linear, pls?Por exemplo, MGN9C, HGH15CA e etc.
(3) Qual é o comprimento da guia linear que você precisa e quantos blocos de guia em uma guia linear, pls?Por exemplo, MNG91R80MM;1 peça de blocos na guia linear de 80mm
Todos os Tipos que podemos produzir Guia Linear:
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA
HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC
HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA
EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH 30SA
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Nossas vantagens para a série HG de guia linear:
1. Sistema de unidades deslizantes completo com alta precisão e pode ser movido sem deflexão.
2. Uso de longa vida.
3. Entrega rápida e bom serviço.
4.Grande estoquee atacado de baixo lote.
5. ISO9001:2008
6. Competitivopreço, boa qualidade, entrega rápida.
7.Resposta rápida ae-mails ou resolvendo dúvidas rapidamente.
8. Cooperação e serviço honestos.
