Guias lineares para máquinas CNC
  • Guias lineares para máquinas CNC
Guias lineares para máquinas CNC

Guias lineares para máquinas CNC

Lugar de origem China
Marca ZANE
Certificação CE，ISO
Número do modelo ZANE-ghw
Detalhes do produto
Nome do Produto:
mini guia linear do trilho
Avaliar:
C, H, P, SP, ACIMA
Componentes do núcleo:
Trilho de guia linear
Comprimento do trilho de guia linear:
100mm-4000mm, todo o comprimento estará disponível
Altura do trilho da corrediça:
1-5mm
Modelo:
Guideway do movimento linear
tipo linear do guia:
Tipo de W ou tipo de H ou R do tipo
Destacar:

Guias lineares hgw20

,

guias lineares para máquina cnc

,

guias de trilho de perfil UP

Descrição do produto

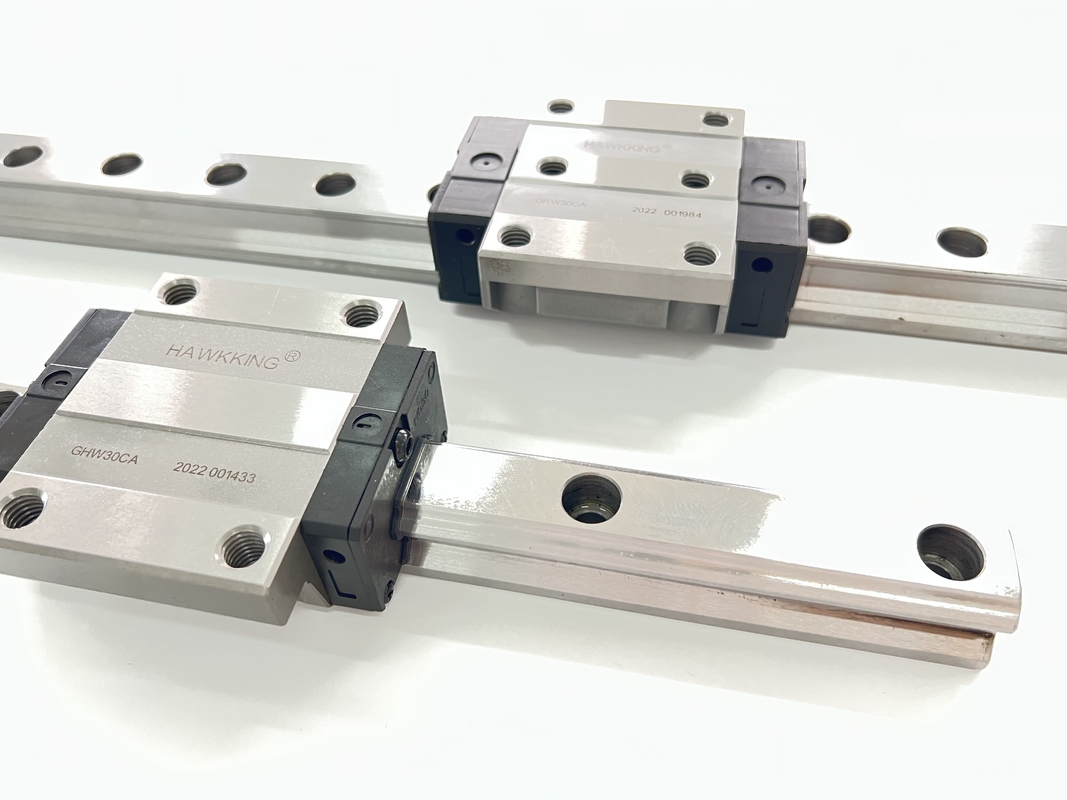

Trilho de guia linear de comprimento personalizado HGW20 e bloco para máquina CNC

Quais são as características do ?
Capacidade de auto-alinhamento Por design, a ranhura de arco circular tem pontos de contato a 45 graus.A guia linear da série HG pode
absorvem a maioria dos erros de instalação devido a irregularidades da superfície e proporcionam movimento linear suave através da deformação elástica do
elementos rolantes e o deslocamento dos pontos de contato.Capacidade de auto-alinhamento, alta precisão e operação suave podem ser obtidas
com uma instalação fácil.


Modelo Tamanho da combinação (mm) Tamanho do bloco (mm) Tamanho do trilho deslizante (mm)

Parafusos de fixação para trilhos deslizantes
Tamanho

 Carga fixa dinâmica básica Carga fixa fixa básica Momento estático permitido peso
Sr. kN-m

MP
kN-m

 Meu kN-m

quadra
kg

deslizar
kg/m
H Oi N C B Bi c você eu Kl G M (A/B) T Ti h2 h3 Wr RH D h d P E (milímetros) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4,5 30 39,4 61,4 8 5.3 M5/φ4,5 6 8,9 3,95 3.7 15 15 7,5 5.3 4,5 60 20 M4xl6 11. 38 25.31 0,17 0,15 0,15 0,17 1,45
GHW20CA 30 4.6 21,5 63 53 5 40 50,5 77,5 10,25 12 M6/φ6 8 10 6 7 20 17,5 9,5 8,5 6 60 20 M5xl6 17,75 37,84 0,38 0,27 0,27 0,40 2.21
GHW20HA 65,2 92,2 17,6 21.18 48,84 0,48 0,47 0,47 0,52
GHW25CA 36 5,5 23,5 70 57 6,5 45 58 84 11,8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26,48 56.19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78,6 104,6 22.1 32,75 76,00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97,4 14,25 12 M10/φ9 8,5 16 6,5 10,8 28 26 14 12 9 80 20 M8x25 38,74 83,06 1,06 0,85 0,85 1,09 4,47
GHW30HA 93 120,4 25,75 47.27 110.13 1,40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49,52 102,87 1,73 1.20 1.20 1,56 6h30
GHW35HA 105,8 138.2 27,5 60.21 136,31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37,5 120 100 10 80 97 139,4 13 12.9 M12/φ11 15.1 22 8.5 20,5 45 38 20 17 14 105 22,5 M12x35 77,57 155,93 3.01 2.35 2.35 2,79 10.41
GHW45HA 128,8 171.2 28.9 94,54 207.12 4,00 4.07 4.07 369
GHW55CA 70 13 43,5 140 116 12 95 117,7 166,7 17h35 12,9 M14/φ14 17,5 26,5 12 19 53 44 23 20 16 120 30 M14x45 114,44 227,81 5,66 4.06 4.06 4,52 15.08
GHW55HA 155,8 204,8 36,4 139,35 301,26 7,49 7.01 7.01 5,96
GHW65CA 90 15 53,5 170 142 14 110 144,2 200,2 23.1 12,9 M16/φ16 25 37,5 15 15 63 53 26 22 18 150 35 M16x50 163,63 324,71 10.02 6,44 6,44 17/09 21.18
GHW65HA 203,6 259,6 52,8 208,36 457,15 14.15 11.12 11.12 12,89
