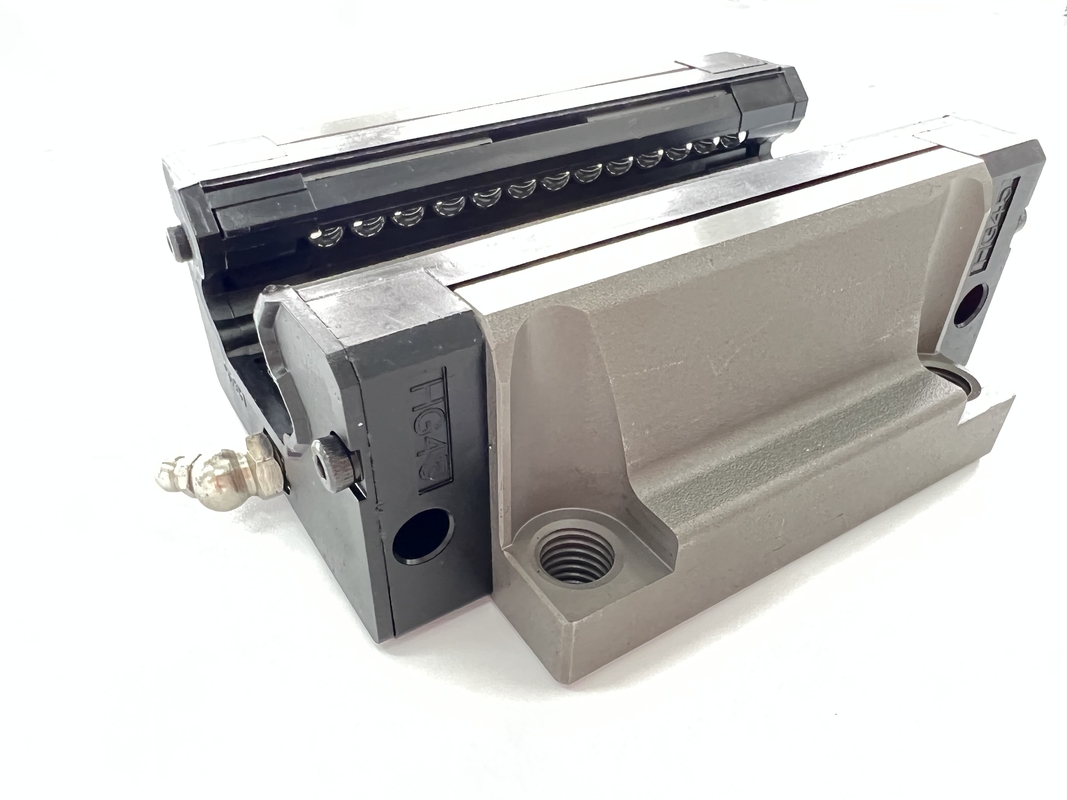

Corrediça de guia linear para máquina CNC
  • Corrediça de guia linear para máquina CNC
Corrediça de guia linear para máquina CNC

Corrediça de guia linear para máquina CNC

Lugar de origem China
Marca ZANE
Certificação CE，ISO
Número do modelo ZANE-ghw
Detalhes do produto
Nome do Produto:
mini guia linear do trilho
Material:
aço inoxidável
Número do modelo:
HGW20CA, HGW2CHA
Componentes do núcleo:
Trilho de guia linear
Lubrificação:
Graxa, óleo
atuação:
Elevada precisão de baixo nível de ruído
tipo linear do guia:
Tipo de W ou tipo de H ou R do tipo
Bloco:
padrão ou flange
Largura do guia:
15mm--65mm
Destacar:

Corrediça de guia linear hgw15

,

corrediça de guia linear para máquina cnc

,

bloco deslizante linear hgw20

Descrição do produto

Hgw15 hgw20 sliders de rolamento de esferas de trilho de guia linear para máquina cnc



Aplicação de guia linear:

* 1. Centro de usinagem
* 2.Máquinas-ferramentas,
* 3. Processamento de precisão
* 4.Ferramentas de corte pesadas,
* 5.Máquina de corte de mármore
* 6.moedor
* 7. Máquina de injeção
* 8.soco
* 9. Dispositivos de automação



Modelo Tamanho da combinação (mm) Tamanho do bloco (mm) Tamanho do trilho deslizante (mm)

Parafusos de fixação para trilhos deslizantes
Tamanho

 Carga fixa dinâmica básica Carga fixa fixa básica Momento estático permitido peso
Sr. kN-m

MP
kN-m

 Meu kN-m

quadra
kg

deslizar
kg/m
H Oi N C B Bi c você eu Kl G M (A/B) T Ti h2 h3 Wr RH D h d P E (milímetros) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4,5 30 39,4 61,4 8 5.3 M5/φ4,5 6 8,9 3,95 3.7 15 15 7,5 5.3 4,5 60 20 M4xl6 11. 38 25.31 0,17 0,15 0,15 0,17 1,45
GHW20CA 30 4.6 21,5 63 53 5 40 50,5 77,5 10,25 12 M6/φ6 8 10 6 7 20 17,5 9,5 8,5 6 60 20 M5xl6 17,75 37,84 0,38 0,27 0,27 0,40 2.21
GHW20HA 65,2 92,2 17,6 21.18 48,84 0,48 0,47 0,47 0,52
GHW25CA 36 5,5 23,5 70 57 6,5 45 58 84 11,8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26,48 56.19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78,6 104,6 22.1 32,75 76,00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97,4 14,25 12 M10/φ9 8,5 16 6,5 10,8 28 26 14 12 9 80 20 M8x25 38,74 83,06 1,06 0,85 0,85 1.09 4.47
GHW30HA 93 120,4 25,75 47.27 110.13 1,40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49,52 102,87 1,73 1.20 1.20 1,56 6h30
GHW35HA 105,8 138.2 27,5 60.21 136,31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37,5 120 100 10 80 97 139,4 13 12.9 M12/φ11 15.1 22 8.5 20,5 45 38 20 17 14 105 22,5 M12x35 77,57 155,93 3.01 2.35 2.35 2,79 10.41
GHW45HA 128,8 171.2 28.9 94,54 207.12 4,00 4.07 4.07 369
GHW55CA 70 13 43,5 140 116 12 95 117,7 166,7 17h35 12.9 M14/φ14 17.5 26,5 12 19 53 44 23 20 16 120 30 M14x45 114,44 227,81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155,8 204.8 36.4 139,35 301.26 7.49 7.01 7.01 5,96
GHW65CA 90 15 53,5 170 142 14 110 144.2 200,2 23.1 12.9 M16/φ16 25 37,5 15 15 63 53 26 22 18 150 35 M16x50 163,63 324,71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259,6 52,8 208.36 457,15 14.15 11.12 11.12 12.89
