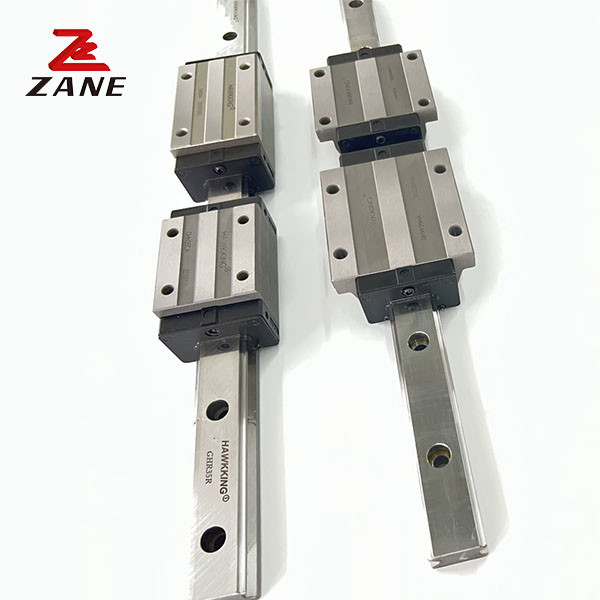

Trilhos deslizantes lineares pesados ​​com bloco
  • Trilhos deslizantes lineares pesados ​​com bloco
Trilhos deslizantes lineares pesados ​​com bloco

Trilhos deslizantes lineares pesados ​​com bloco

Lugar de origem China
Marca ZANE
Certificação CE，ISO
Número do modelo ZANE-GEW
Detalhes do produto
Nome do produto:
Guia de mini-ferroviário linear
Materiais:
Aço
Tipo:
Guia linear e bloco de carro
Duração:
Cortar de acordo com as necessidades
Aplicação:
Maquinaria
Características:
Intercambiável com o HIWIN
Padrão:
CE, RoHS
Aplicação:
Peças fazendo à máquina do CNC
Destacar:

GEW15CA trilhos deslizantes lineares para serviço pesado

,

trilhos deslizantes lineares para serviço pesado com bloco

,

trilho de guia linear rohs cnc

Descrição do produto

GEW15CA trilho de guia linear com bloco



Os guias lineares fornecem uma função de orientação precisa para o posicionamento de cargas em combinação com elementos de condução de movimento linear, como atuadores ou parafusos de esferas.Nossa gama linear inclui guias de trilhos de precisão, vários guias de trilhos de perfil e rolamentos de esferas lineares, bem como unidades com eixos de precisão.Quase qualquer aplicação de movimento preciso em ambientes industriais ou de escritório é possívelA elevada normalização dos produtos proporciona componentes de elevada qualidade, mesmo para aplicações com a menor exigência de atrito ou de emissão de ruído.



Modelo Tamanho da combinação (mm) Tamanho do bloco ((mm) Tamanho do trilho de deslizamento ((mm)

Para a fixação de parafusos para trilhos

tamanho

 Carga fixa dinâmica básica Carga fixa básica Momento estático admissível peso
Sr. kN-m

M.P.

kN-m

 O meu kN-m

bloco

Quilos

deslizamento

Kg/m
H - Olá. N W B Bi C L1 L Ki K2 G M T Ti H2 h3 Wr Horário D h d P E (nnn) C (((kN) Co (kN)
GEW15SA 24 4.5 18.5 52 41 5.5 - 23.1 40.1 14.8 3.5 5.7 M5/φ4.5 5 7 5.5 6 15 12.5 6 4.5 3.5 60 20 M3xl6 5.35 9.40 0.08 0.04 0.04 0.12 1.25
GEW15CA 26 39.8 56.8 10.15 7.83 16.19 0.13 0.10 0.10 0.21
GEW20SA 28 6 19.5 59 49 5 - 29 50 18.75 415 12 M6/φ5.5 7 9 6 6 20 15.5 9.5 8.5 6 60 20 M5xl6 7.23 12.74 0.13 0.06 0.06 0.19 2.08
GEW20CA 32 48.1 69.1 12.3 10.31 21.13 0.22 0.16 0.16 0.32

GEW25SA

GEW25CA

 33 7 25 73 60 6.5 一 35.5 59.1 21.9 4.55 12 M8/φ7 g 10 8 8 23 18 11 9 7 60 20 M6x20 11.40 19.50 0.23 0.12 0.12 0.35 2.67
35 59 82.6 16.15 16.27 32.40 0.38 0.32 0.32 0.59
GEW30SA 42 10 31 90 72 9 - 41.5 69.5 26.75 6 12 M10/φ9 7 10 8 9 28 23 11 9 7 80 20 M6x25 16.42 28.10 0.40 0.21 0.21 0.62 4.35
GEW30CA 40 70.1 98.1 21.05 23.70 47.46 0.68 0.55 0.55 1.04
GEW35SA 48 11 33 100 82 9 - 45 75 28.5 7 7 M10/φ9 10 13 &5 &5 34 27.5 14 12 9 80 20 M6x25 16.42 28.10 0.40 0.21 0.21 0.62 4.35
GEW35CA 50 78 108 20 23.70 47.46 0.68 0.55 0.55 1.04

Trilhos deslizantes lineares pesados ​​com bloco 0
