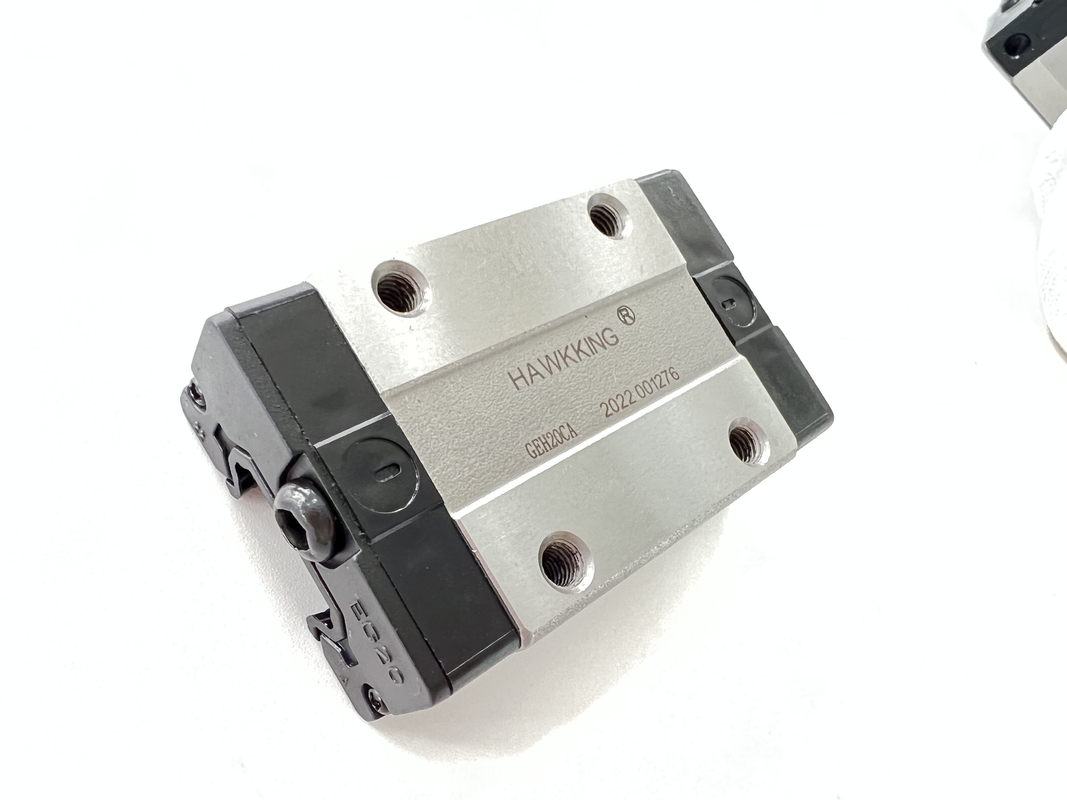

Trilhos Lineares de Alta Rigidez e Alta Precisão
  • Trilhos Lineares de Alta Rigidez e Alta Precisão
Trilhos Lineares de Alta Rigidez e Alta Precisão

Trilhos Lineares de Alta Rigidez e Alta Precisão

Lugar de origem China
Marca ZANE
Certificação CE，ISO
Número do modelo ZANE-GEH
Detalhes do produto
Nome do Produto:
Trilho de guia linear
Cor:
tira e guia linear preto
Aplicação linear do guia:
Máquina do CNC, máquina elétrica, tornos, equipamento médico
Comprimento do guia:
6000mm ou pode ser customzied
Modelo:
Guideway do movimento linear
Modelo:
GEH25SA GEH25CA
Inscrição:
Máquina do CNC, sistema automático
Destacar:

Trilhos lineares de alta precisão de alta rigidez

,

trilhos lineares de alta precisão GEH25SA

,

slide de trilho linear em miniatura GEH25CA

Descrição do produto

Tipo de separação deslizante venda direta OEM GEH25SA GEH25CA



Nome
Trilho de guia linear/bloco de trilho de guia linear
Modelo
Dispositivo de transmissão de alta velocidade de equipamento automático
Combinação
Trilho linear de pelo menos 100 mm + bloco deslizante de 1 peça
Material
Cromo/rolamento/aço inoxidável
Tamanho da guia
4m ou exigência do costume
Cor
Vermelho ou preto ou requisitos alfandegários
Forma
Retângulo
Efeito
1. Paralelismo e alta precisão
2. O controle deslizante e o trilho-guia são intercambiáveis, economizando custos
3. Alta rigidez em todas as direções
4. Reduza o atrito
Embalagem
Saco 1.PE, saco plástico de bolhas à prova de choque, caixa padrão de exportação, caixa de madeira
2. De acordo com os requisitos especiais do cliente



Modelo Tamanho da combinação (mm) Tamanho do bloco (mm) Tamanho do trilho deslizante (mm)

Parafusos de fixação para trilhos deslizantes
Tamanho

 Carga fixa dinâmica básica Carga fixa fixa básica Momento estático admissível peso
senhor kN-m

MP
kN-m

 meu kN-m

quadra
kg

deslizar
kg/m
H Oi N C B Bi C li eu Ki Ki G Mxl T H2 h3 W/ hora D h d P E (milímetros ) C(kN) Co(kN)
GEH15SA 24 4.5 9.5 34 26 4 - 23.1 40.1 14.8 3.5 5.7 M4x6 6 5.5 6 15 12.5 6 4.5 3.5 60 20 M3xl6 5.35 9h40 0,08 0,04 0,04 0,09 1.25
GEH15CA 26 39,8 56,8 10.15 7,83 16.19 0,13 0,10 0,10 0,15
GEH20SA 28 6 11 42 32 5 - 29 50 18,75 4.15 12 M5x7 7,5 6 6 20 15,5 9,5 8,5 6 60 20 M5xl6 7,23 12,74 0,13 0,06 0,06 0,15 2.08
GEH20CA 32 48,1 69,1 12.3 31/10 21.13 0,22 0,16 0,16 0,24
GEH25SA 33 7 12,5 48 35 6,5 - 35,5 59.1 21,9 4,55 12 M6x9 8 8 8 23 18 11 9 7 60 20 M6x20 11h40 19h50 0,23 0,12 0,12 0,25 2,67
GEH25CA 35 59 82,6 16.15 16,27 32,40 0,38 0,32 0,32 0,41
GEH30SA 42 10 16 60 40 10 - 41,5 69,5 26,75 6 12 M3xl2 9 8 9 28 23 11 9 7 80 20 M6x25 16.42 28.10 0,40 0,21 0,21 0,45 4,35
GEH30CA 40 70,1 98,1 21.05 23,70 47,46 0,68 0,55 0,55 0,76
GEH35SA 48 11 18 70 50 10 - 45 75 28,5 7 12 M8xl2 10 8,5 8,5 34 27,5 14 12 9 80 20 M8x25 16.42 28.10 0,40 0,21 0,21 0,45 6.14
GEH35CA 50 78 108 20 33,35 64,84 0,98 0,69 0,69 1.13

Trilhos Lineares de Alta Rigidez e Alta Precisão 0
