Guia de movimento linear
>
|
| Lugar de origem | China |
| Marca | ZANE |
| Certificação | CE，ISO |
| Número do modelo | GHH-CA/GHH-HA |

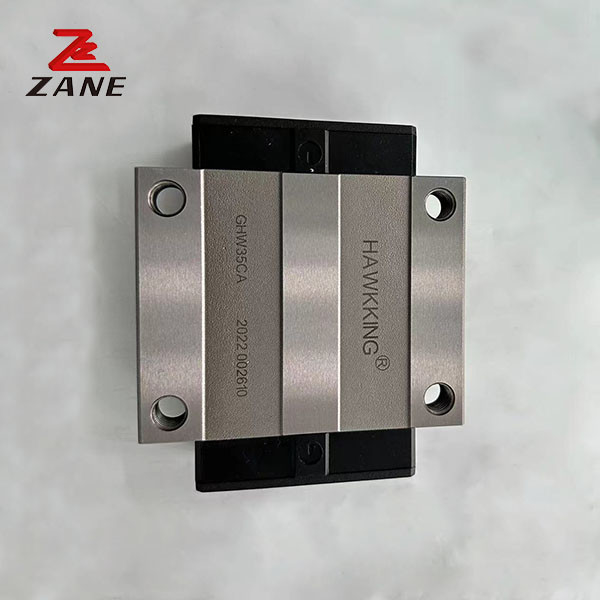

Guia LM durável e confiável com guia de movimento linear
Características dos produtos
A função do movimento de guia linear é apoiar e orientar as peças em movimento para fazer um movimento linear recíproco em uma determinada direção.Os guias de movimento linear podem ser classificados em guias de atrito deslizantes, guias de atrito de rolamento, guias de atrito elásticos e guias de atrito de fluidos.
Vantagens
1, longa vida
2, alta precisão de posicionamento
3, fácil de desmontar e montar
4, com grande força
5, a estrutura de lubrificação é simples
| Modelo | Tamanho da combinação (mm) | Tamanho do bloco ((mm) | Tamanho do trilho de deslizamento ((mm) |
Para a fixação de parafusos para trilhos tamanho |
Carga fixa dinâmica básica | Carga fixa básica | Momento estático admissível | peso | ||||||||||||||||||||||
|
O Sr. KN^n |
MP kNf |
O meu kNF |
bloco Quilos |
deslizamento kg/n |
||||||||||||||||||||||||||
| H | HEu... | N | W | B | BEu... | C | Li | L | KEu... | G | Mxl | T | H2 | h3 | WR | HR | D | h | d | P | E | (mm) | C (((kN) | Co (kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Dicas para encomendar guias e blocos de guias lineares:
(1) Diga-nos a largura do guia linear: por exemplo 9mm
(2) Qual é o código de tamanho dos blocos de guias lineares, por exemplo, MGN9C, HGH15CA, etc.
(3) Qual é o comprimento do guia linear que você precisa, e quantos blocos de guia em um guia linear, por favor?
A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação da presente diretiva.
As nossas vantagens para a série HG de guias lineares:
1Sistema completo de unidades deslizantes com alta precisão e pode ser movido sem deflexão.
2- Longa vida útil.
3Entrega rápida e bom serviço.
4.Bens de grande portee por grosso de lotes baixos.
5. ISO9001:2008
6. CompetitividadePreço, boa qualidade, entrega rápida.
7.Resposta rápida ae-mails ou resolver perguntas rapidamente.
8Cooperação e serviço honestos.
Contacte-nos a qualquer hora
