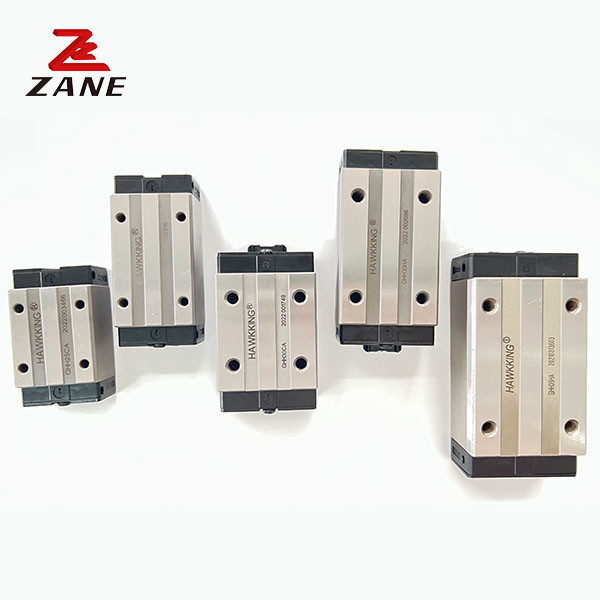

Máquina linear 25mm do CNC da precisão dos guias GHH20CA da substituição resistente de HIWIN
  • Máquina linear 25mm do CNC da precisão dos guias GHH20CA da substituição resistente de HIWIN
Máquina linear 25mm do CNC da precisão dos guias GHH20CA da substituição resistente de HIWIN

Máquina linear 25mm do CNC da precisão dos guias GHH20CA da substituição resistente de HIWIN

Lugar de origem China
Marca ZANE
Certificação CE，ISO
Número do modelo GHH20CA
Detalhes do produto
Nome do produto:
guia linear
Número do modelo:
GHH20CA
Modelo:
GHH15/20/25/30/35/45/55/65
Bloco:
padrão ou flange
Materiais:
Carregando o aço
Altura do slider:
25.4 mm
Largura do slider:
44mm
Comprimento do slider:
77.5mm
Indústrias aplicáveis:
Agricuture, indústria médica, máquina ferramenta, automatio
Destacar:

Guias lineares da substituição de HIWIN

,

Guias lineares da máquina do CNC 25mm

,

GHH20CA

Descrição do produto



Guia linear de substituição de HIWIN doméstico GHH20CA Máquina CNC de precisão de 25 mm de trabalho pesado



1Descrição.



As guias lineares da série HG são projetadas com capacidade de carga e rigidez superiores a outros produtos semelhantes com sulco de arco circular e otimização da estrutura.Possui cargas iguais no radialAssim, as guias lineares da série HG podem alcançar uma longa vida útil a alta velocidade,alta precisão e movimento linear suave.



2Especificações



Modelo Tamanho da combinação (mm) Tamanho do bloco ((mm) Tamanho do trilho de deslizamento ((mm)

Para a fixação de parafusos para trilhos

tamanho

 Carga fixa dinâmica básica Carga fixa básica Momento estático admissível peso

O Sr.

KN^n

MP

kNf

 O meu kNF

bloco

Quilos

deslizamento

kg/n
H HEu... N W B BEu... C Li L KEu... G Mxl T H2 h3 WR HR D h d P E (mm) C (((kN) Co (kN)
GHH15CA 28 4.3 9.5 34 26 4 26 39.4 61.4 10 5.3 M4x5 6 7.95 7.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11.38 25.31 0.17 0.15 0.15 0.18 1.45
GHH20CA 30 4.6 12 44 32 6 36 50.5 77.5 12.25 12 M5x6 8 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.30 2.21
GHH20HA 50 65.2 92.2 12.6 21.18 48.84 0.48 0.47 0.47 0.39
GHH25CA 40 5.5   48 35 6.5 35 58 84 16.8 12 M6x8 8 10   23 22 11 9 7 60 20 M6x20 26.48 56.19 0.64 0.51 0.51 0. 51 3.21
GHH25HA 12.5 50 78.6 104.6 19.6   32. 75 76.00 0.87 0.88 0.88 0.69
GHH30CA 45 6 16 60 40 10 40 70 97.4 20.25 12 M8xl0 8.5 9.5   28 26 14 12 9 80 20   38.74 83.06 1.06 0.85 0.85 0.88 4. 47
GHH30HA 60 93 120.4 21.75 13.8 M8x2ij 47.27 110.13 1.40 1.47 1.47 1.16
GHH35CA 55   18 70 50 10 50 80 112.4 20.6 12     16 19.6 34 29 14 12 9 80 20   49.52 102.87 1.73 1.20 1. 20 1.45 6. 30
GHH35HA 1.5 72 105.8 138.2 22.5 M8xl2     60.21 136.31 2.29 2.08 2.08 1.92
GHH45CA 70 9.5   86 60 13 60 97 139.4 23   M10xl7 16     45 38 20 17 14 105   M12x35 77.57 155.93 3.01 2.35 2.35 2.73 10.41
GHH45HA 20.5 80 128.8 171.2 28.9   L8. 30.5 22.5 94.54 207.12 4.00 4.07 4.07 3.61
GHH55CA 80     100 75   75 117.7 166.7 27.35   M12xl8   22 29 53 44 23 20 16 120 30 M14x45 114.44 227. 81 5.66 4.06 4.06 4.17 15.08
GHH55HA 13 23. 5 12. 5 95 155.8 204.8 36.4 12.9   139.35 301.26 7.49 7.01 7.01 5.49
GHH65CA 90 15   126 76 25 70 144.2 200.2 43.1     25 15 15 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 7.00 21.18
GHH65HA 31.5 120 203.6 259.6 47.8 12.9 M16x20 208.36 457.15 14.15 11.12 11.12 9.82




Máquina linear 25mm do CNC da precisão dos guias GHH20CA da substituição resistente de HIWIN 0

Máquina linear 25mm do CNC da precisão dos guias GHH20CA da substituição resistente de HIWIN 1



3A nossa empresa.



Máquina linear 25mm do CNC da precisão dos guias GHH20CA da substituição resistente de HIWIN 2

Máquina linear 25mm do CNC da precisão dos guias GHH20CA da substituição resistente de HIWIN 3
