Apoio da ponta do parafuso da bola
>
|
| Lugar de origem | China |
| Marca | ZANE |
| Certificação | CE，ISO |
| Número do modelo | EK06 |

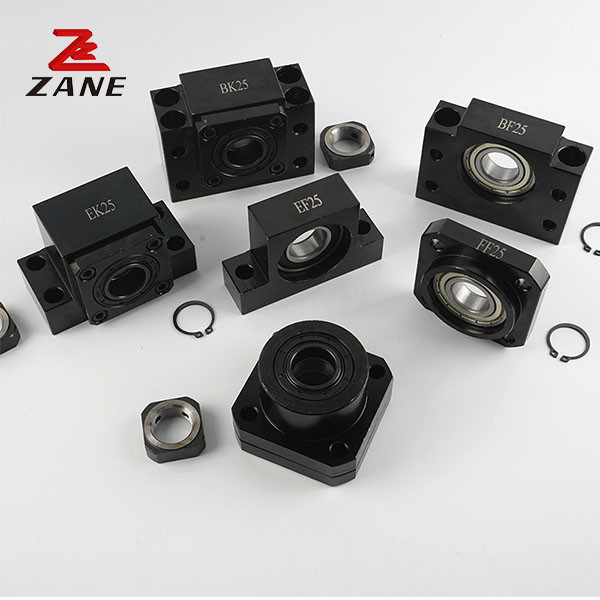

Parafusos de esferas parafusos de esferas para suportes de extremidade EK06 com esferas de sulco profundo
1. série EK
O suporte de parafuso de esferas, contendo para parafuso de esferas subminiatura desenvolvido por rolamentos de esferas de contacto de ângulo 45 pode obter uma elevada rigidez,Alta precisão de desempenho de rotação constante- Apoiar a unidade de apoio lateral usar rolamentos de esferas de sulco profundo.
Número de modelo do suporte de extremidade do rolamento:
Parte fixa: EK06, EK08, EK10, EK12, EK15, EK20, EK25
Parte flutuante: EF06, EF08, EF10, EF12, EF15, EF20, EF25
2Especificações
Lado fixo EK
| Tipo | d1 | L | L1 | L2 | L3 | B | H | b±0.02 | h±0.02 | B1 | H1 | P | X | Y | Z |
| EK5 | 5 | 16.5 | 5.5 | 18.5 | 3.5 | 36 | 21 | 18 | 11 | 20 | 8 | 28 | 4.5 | - | - |
| EK6 | 6 | 20 | 5.5 | 22 | 3.5 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EK8 | 8 | 23 | 7 | 26 | 4 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EK10 | 10 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK12 | 12 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK15 | 15 | 25 | 6 | 36 | 5 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 11 | - | - |
| EK20 | 20 | 42 | 10 | 50 | 10 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
EF Lado flutuante
| Tipo | d1 | L | B | H |
±0.02 b |
±0.02 h |
B1 | H1 | P | X | Y | Z |
| EF6 | 6 | 12 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EF8 | 6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EF 10 | 8 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF12 | 10 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF15 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 9 | - | - |
| EF20 | 20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
3A nossa Companhia
A Jiangsu Zane Machinery Technology Co., Ltd. é um fabricante de produtos de transmissão mecânica de alta tecnologia de empresas de alta tecnologia.A empresa tem 4 filiais, respectivamente, gerenciar diferentes tipos de produtos de transmissão mecânica pesquisa e marketing projetos. Tem quase 50 direitos de propriedade intelectual independentes. é Taiwan YYC agentes nível rack, é Taiwan Heqing (HAWKKING) trilho de guia linear, parafuso de bola, assento de suporte parafuso de bola,pioneiros em investigação e desenvolvimento de módulos de guia lineares"Saber que a bondade e a gratidão humedecem a vida" é a fonte eterna de crescimento para o povo Zayn.
