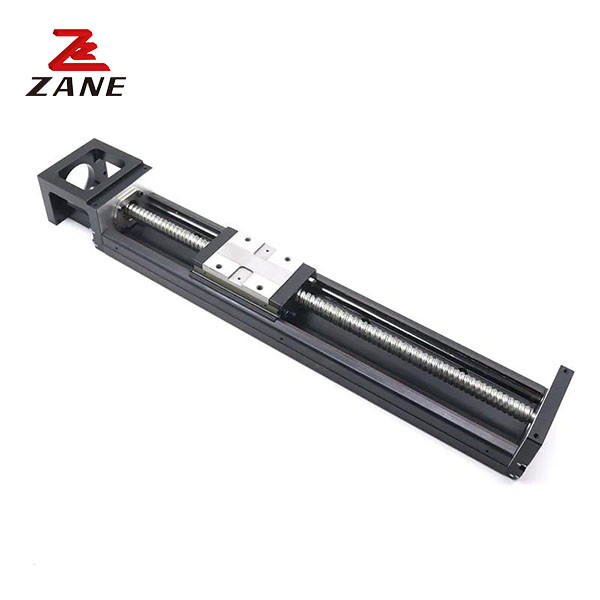

Robô KK da linha central da substituição de HIWIN módulo linear KK40 KK60 KK86 KK100 KK130 do único
  • Robô KK da linha central da substituição de HIWIN módulo linear KK40 KK60 KK86 KK100 KK130 do único
Robô KK da linha central da substituição de HIWIN módulo linear KK40 KK60 KK86 KK100 KK130 do único

Robô KK da linha central da substituição de HIWIN módulo linear KK40 KK60 KK86 KK100 KK130 do único

Lugar de origem China
Marca ZANE
Certificação CE，ISO
Número do modelo KK40 KK50 KK60 KK86 KK100 KK130
Detalhes do produto
Nome do produto:
Módulo linear
Número do modelo:
Módulo da série de KK
Peso (quilogramas):
10
Materiais:
Carregando o aço
Estoques:
Grande
Componentes essenciais:
Componentes essenciais
Aplicação:
Sistema automático
Desempenho:
vida ativa longa
Indústrias aplicáveis:
Usina, oficinas de reparações da maquinaria
Destacar:

Módulo linear do robô KK

,

Módulo Kk50 linear

,

Único módulo do robô KK da linha central

Descrição do produto

HIWIN Substituição de Robô de Eixo Único KK Modulo Linear KK40 KK50 KK60 KK86 KK100 KK130



Parâmetros do produto



Nome do produto
KK Robô de Eixo Único
Materiais
Alumínio, Alumínio+aço inoxidável
Características
Um sistema integrado,facil instalação e manutenção,compacto e leve,alta precisão,alta rigidez,completos
MOQ
1 por cento
Serviço
OEM/ODM
Aplicação
Áreas de automação industrial, tais como equipamento de montagem de chips, equipamento de corte a laser, equipamento de pulverização



Robô KK da linha central da substituição de HIWIN módulo linear KK40 KK60 KK86 KK100 KK130 do único 0



Lista de parâmetros da série KK do módulo linear

Robô KK da linha central da substituição de HIWIN módulo linear KK40 KK60 KK86 KK100 KK130 do único 1



Comprimento do guia

L2 ((mm)

Comprimento total

L1 ((mm)

 Duração máxima ((mm) G (mm) n Peso ((kg)
A1Sede deslizante A2 Assento deslizante A1Sede deslizante A2Sede deslizante
100 159 36 - 20 2 0.48 -
150 209 86 34 15 3 0.6 0.67
200 259 136 84 40 3 0.72 0.79



Robô KK da linha central da substituição de HIWIN módulo linear KK40 KK60 KK86 KK100 KK130 do único 2

Comprimento do guia

L2 ((mm)

Comprimento total

L1 ((mm)

 Duração máxima ((mm) G (mm) K ((mm) n Peso ((kg)
A1Sede deslizante A2 Assento deslizante A1Sede deslizante A2Sede deslizante
150 220 70 - 35 80 2 1 -
200 270 120 55 20 160 3 1.2 1.4
250 320 170 105 45 160 3 1.4 1.6
300 370 220 155 30 240 4 1.6 1.8



Robô KK da linha central da substituição de HIWIN módulo linear KK40 KK60 KK86 KK100 KK130 do único 3

Comprimento do guia

L2 ((mm)

Comprimento total

L1 ((mm)

 Duração máxima ((mm) G (mm) K ((mm) n m Peso ((kg)
A1Sede deslizante A2 Assento deslizante A1Sede deslizante A2Sede deslizante
150 220 60 - 25 100 2 2 1.4 -
200 270 110 - 50 100 2 2 1.7 -
300 370 210 135 50 200 3 2 2.3 2.6
400 470 310 235 50 100 4 4 3.2 3.2
500 570 410 335 50 200 5 3 3.5 3.8
600 670 510 435 50 100 6 6 4.1 4.5

Robô KK da linha central da substituição de HIWIN módulo linear KK40 KK60 KK86 KK100 KK130 do único 4

Comprimento do guia

L2 ((mm)

Comprimento total

L1 ((mm)

 Duração máxima ((mm) H (mm) n m Peso ((kg)
A1Sede deslizante A2 Assento deslizante A1Sede deslizante A2Sede deslizante
340 440 210 100 70 3 2 5.7 6.5
440 540 310 200 20 5 3 6.9 7.7
540 640 410 300 70 5 3 8.0 8.8
640 740 510 400 20 7 4 9.2 10.0
740 840 610 500 70 7 4 10.4 11.2
940 1040 810 700 70 9 5 11.6 12.4



Robô KK da linha central da substituição de HIWIN módulo linear KK40 KK60 KK86 KK100 KK130 do único 5

Comprimento do guia

L2 ((mm)

Comprimento total

L1 ((mm)

 Duração máxima ((mm) G (mm) H (mm) n m Peso ((kg)
A1Sede deslizante A2 Assento deslizante A1Sede deslizante A2Sede deslizante
980 1089 828 700 40 90 7 5 18.6 20.3
1080 1189 928 800 15 40 8 6 20.3 22.0
1180 1289 1028 900 65 90 8 6 22.0 23.7
1280 1389 1128 1000 40 40 9 7 23.6 25.3
1380 1489 1228 1100 15 90 10 7 25.3 27.0



Robô KK da linha central da substituição de HIWIN módulo linear KK40 KK60 KK86 KK100 KK130 do único 6

Comprimento do guia

L2 ((mm)

Comprimento total

L1 ((mm)

 Duração máxima ((mm) G (mm) H (mm) n m Peso ((kg)
A1Sede deslizante A2 Assento deslizante A1Sede deslizante A2Sede deslizante
980 1098 811 659 40 90 7 5 29.4 32.3
1180 1298 1011 859 65 90 8 6 34.3 37.2
1380 1498 1211 1059 90 90 9 7 39.2 42.1
1680 1798 1511 1359 90 40 11 9 46.5 49.4



Embalagem e entrega
