Único atuador da linha central
>
|
| Lugar de origem | CHINA |
| Marca | ZANE |
| Certificação | CE，ISO |
| Número do modelo | F190 |

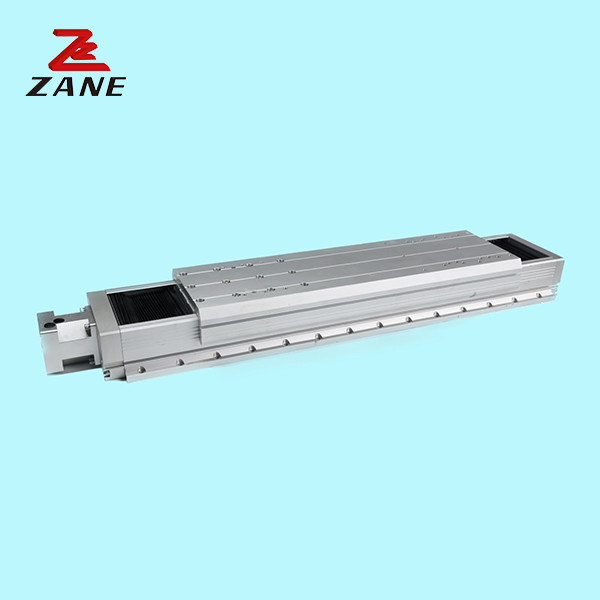

F190 100 mm comprimento de viagem efetivo guia de eixo óptico duplo para equipamento automático
[High Precision]- Com alta precisão, os trilhos de guia entram em contato direto com a base de montagem, maximizando os benefícios dos trilhos de guia lineares e reduzindo os erros cumulativos
[Utilizações] - Adequado para equipamento de automação, que fornece um robô de eixo único com movimento linear
[Glossário]- Para completar tarefas mais complexas, é muito prático
[Propósito Geral]-Múltiplas funções, tais como montagem de peças, operação de jato de tinta, seleção flexível, manuseio de peças, carregamento e descarregamento de peças sistema de inspeção
Parâmetro técnico:
| Potência do condutor ((W) | 750 W | |||
| Parafuso de esferas (16) | P05:5 | P10:10 | P20:20 | |
| Velocidade máxima ((mm/s): | 250 | 500 | 1000 | |
| Peso máximo de manuseio ((kg) | Nível | 120 kg | 100 kg | 50 kg |
| Perpendicularidade | 60 kg | 50 kg | 40 kg | |
| Precisão de posicionamento repetida (mm): | Classe C +0,02 mm; nível P +0,01 mm | |||
| Distância de curso ((mm): | O alcance é de 100 a 500 mm. | |||
| Momento de carga ((N.m)) | Mx:110Meu:150; Mz:120 | |||
| Mecanismo de carga | GEH15 Dual-track | |||
| Mecanismo de condução | Grau C. 16 a C7; Grau P ·16 Grau de moagem C5 | |||
| Material de base | Profil de alumínio duro extrudido, brilho próprio | |||
| Requisitos de precisão das superfícies de instalação | De peso superior a 20 g/m2 | |||
| Projeto à prova de poeira | Protecção total do selo contra poeira | |||
| Infarto (S) | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| L1 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 |
| L2 | 295 | 350 | 415 | 470 | 525 | 580 | 635 | 690 | 745 |
| L3 | 330 | 390 | 480 | 520 | 580 | 640 | 700 | 760 | 820 |
| L | 438 | 498 | 568 | 628 | 688 | 748 | 808 | 868 | 928 |
