| Place of Origin | China |
| Marca | ZANE |
| Certificação | CE,ISO |
| Número do modelo | GEH20CA |

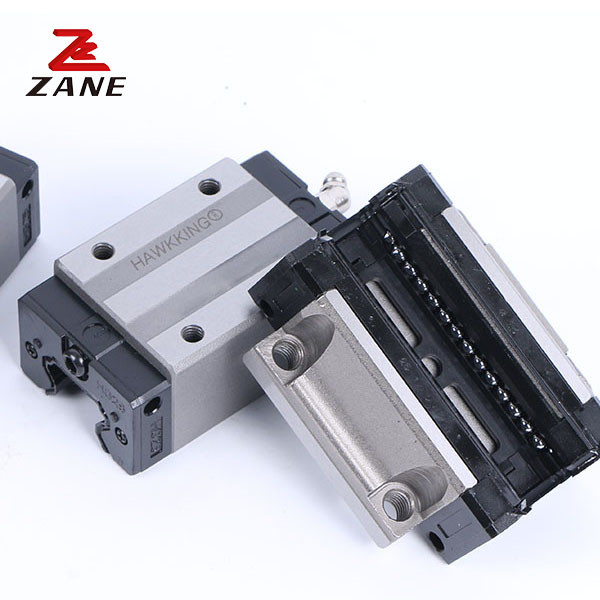

O sistema de movimento linear é um componente crítico para várias aplicações técnicas.Com construção robusta e durável de aço inoxidável, proporciona uma elevada capacidade de carga e um baixo custo de manutenção, sem comprometer a sua ampla gama de temperaturas e baixo nível de ruído.permitindo um funcionamento suave e precisoCom o nosso Guia de Movimento Linear, pode ter a certeza de uma qualidade e desempenho superiores.
| Modelo | Tamanho da combinação (mm) | Tamanho do bloco ((mm) | Tamanho do trilho de deslizamento ((mm) | Para a fixação de parafusos para trilhos | Carga fixa dinâmica básica | Carga fixa básica | Momento estático admissível | peso | |||||||||||||||||||||||||
| Sr. kN-m | M.P. | O meu kN-m | bloco | deslizamento | |||||||||||||||||||||||||||||
| H | - Olá. | N | W | B | Bi | C | Li | L | Ki | Ki | G | Mxl | T | H2 | h3 | w/ | Horário | D | h | d | P | E | (mm) | C (((kN) | Co (kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
OGuia de movimento linearO sistema da ZANE é a escolha perfeita para uma variedade de aplicações devido ao seu peso leve, alta precisão e alta velocidade.assegurar um baixo nível de vibração e desempenho a longo prazoÉ certificado pelo CE e ISO, e tem uma quantidade mínima de encomenda, preço e tempo de entrega que são negociáveis.Incluindo caixa de madeira e painel de espuma no interior para proteção superiorOs termos de pagamento são flexíveis, com opções para L/C e T/T. O Sistema de Guia de Movimento Linear da ZANE é uma escolha ideal para automação de fábrica, robótica, equipamentos médicos,e máquinas de precisão devido à sua precisão e velocidade superiores.
