Guia linear
>
|
| Lugar de origem | China |
| Marca | HAWKKING |
| Certificação | CE，ISO |
| Número do modelo | GHH25CA |

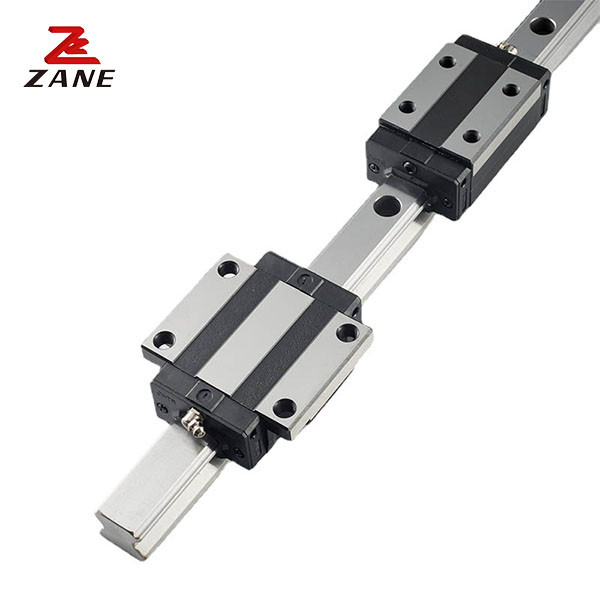

Série HG Ferrovia de Guia Linear HIWIN Substituição 1000mm 2000mm 3000mm
Os trilhos de guia linear, também conhecidos como guias de movimento linear, são componentes mecânicos que são usados para guiar e suportar peças em movimento em movimento linear ou em linha reta.Consistem num trilho ou trilho que é tipicamente feito de alumínio ou aço inoxidável, e um carrinho ou deslizador que se move ao longo do trilho. O carrinho ou deslizador é tipicamente feito de aço ou plástico e contém elementos de rolamento, como bolas ou rolos,que permitam um movimento suave e preciso.
| Modelo | Tamanho da combinação (mm) | Tamanho do bloco ((mm) | Tamanho do trilho de deslizamento ((mm) |
Para a fixação de parafusos para trilhos tamanho |
Carga fixa dinâmica básica | Carga fixa básica | Momento estático admissível | peso | ||||||||||||||||||||||
|
O Sr. KN^n |
MP kNf |
O meu kNF |
bloco Quilos |
deslizamento kg/n |
||||||||||||||||||||||||||
| H | HEu... | N | W | B | BEu... | C | Li | L | KEu... | G | Mxl | T | H2 | h3 | WR | HR | D | h | d | P | E | (mm) | C (((kN) | Co (kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Os trilhos de guia lineares oferecem uma série de benefícios para aplicações industriais e de fabricação.
1Movimento preciso e suave: os trilhos de guia lineares permitem o movimento preciso e suave de máquinas e equipamentos, o que é essencial em muitas aplicações onde a precisão é crítica.
2Redução do atrito e do desgaste: os elementos de rolagem do carrinho ou do deslizador reduzem o atrito e o desgaste entre as partes móveis, o que ajuda a prolongar a sua vida útil e reduz a necessidade de manutenção.
3. Alta capacidade de carga: os trilhos de guia lineares são concebidos para suportar cargas elevadas, tornando-os ideais para aplicações de carga pesada.
4Instalação fácil: os trilhos de guia lineares são fáceis de instalar e podem ser utilizados numa ampla gama de aplicações, tornando-os um componente versátil para muitas indústrias.
