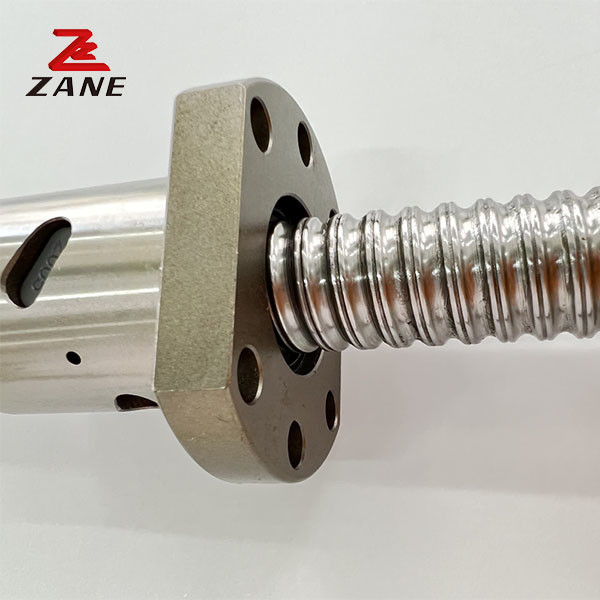

Fuso de esferas TIPO EFS
  • Fuso de esferas TIPO EFS
  • Fuso de esferas TIPO EFS
  • Fuso de esferas TIPO EFS
Fuso de esferas TIPO EFS

Fuso de esferas TIPO EFS

Lugar de origem China
Marca ZANE
Certificação CE，ISO
Detalhes do produto
Nome do produto:
Guia de mini-ferroviário linear
Materiais:
Aço
Largura do trilho de guia:
3/5/7/9/12/15/20mm
Comprimento do trilho da corrediça:
intervalo de 40-250mm/15mm
Altura da combinação:
4-20mm
Altura do trilho da corrediça:
1-5mm
Aplicação:
Maquinaria
Tipo:
Guideway do movimento linear
Série:
Série de GMW
Bloco:
Flange
Descrição do produto





Fuso de esferas TIPO EFS 0





Modelo Diâmetro exterior chumbo Diâmetro da bola de aço Tamanho da noz Brincos de contas Carga nominal dinâmica Carga nominal estática

rígido

kgf/μm
d Eu... Sim, sim. D A E B L X W H Q n Ca Coa k
01616-A2 16 16 2. 778 32 53 10.1 10 38 4.5 42 34 M6 1.8x2 1021 2409 29
01616-A4 16 2. 778 32 53 10. 1 10 38 4.5 42 34 M6 1.8x4 1853 4818 57
01632-A2 16 32 3.175 34 55 10.5 10 34 5.5 45 36 M6 0. 8x2 518 1094 11
01632-A4 32 3. 175 34 55 10.5 10 34 5.5 45 36 M6 0. 8x4 939 2188 21
02020-A2 20 20 3. 175 39 62 12 10 47 5.5 50 41 M6 1.8x2 1321 3320 35
02020-A4 20 3. 175 39 62 12 10 47 5.5 50 41 M6 1.8x4 2397 6640 67

02040-A2

02040-A4

 20 40 3. 175 38 58 11 10 41 5.5 48 40 M6 0. 8x2 582 1397 13
40 3. 175 38 58 11 10 41 5.5 48 40 M6 0. 8x4 1056 2794 26
02525-A2 25 25 3. 969 47 74 14 12 57 6.6 60 49 M6 1.8x2 1974 5188 43
02525-A4 25 3. 969 47 74 14 12 57 6.6 60 49 M6 1.8x4 3583 10377 83

02550-A2

02550-A4

 25 50 3. 969 46 70 13 12 50 6.6 58 48 M6 0. 8x2 870 2183 16
50 3. 969 46 70 13 12 50 6.6 58 48 M6 0. 8x4 1579 4366 32
03232-A2 32 32 4. 762 58 92 17 12 71 9 74 60 M6 1.8x2 2876 8207 54
03232-A4 32 4. 762 58 92 17 12 71 9 74 60 M6 1.8x4 5220 16414 106
03264-A2 32 64 4. 762 58 92 15.5 12 62 9 74 60 M6 0. 8x2 1225 3282 20
03264-A4 64 4. 762 58 92 15.5 12 62 9 74 60 M6 0. 8x4 2223 6565 39
04040-A2 40 40 6. 350 73 114 19.5 15 89 11 93 75 M6 1.8x2 4600 13281 66
04040-A4 40 6. 350 73 114 19.5 15 89 11 93 75 M6 1.8x4 8348 26561 128
05050-A2 50 50 7. 938 90 135 21.5 20 107 14 112 92 M6 1.8x2 6512 19430 80
05050-A4 50 7. 938 90 135 21.5 20 107 14 112 92 M6 1.8x4 11820 38859 155
