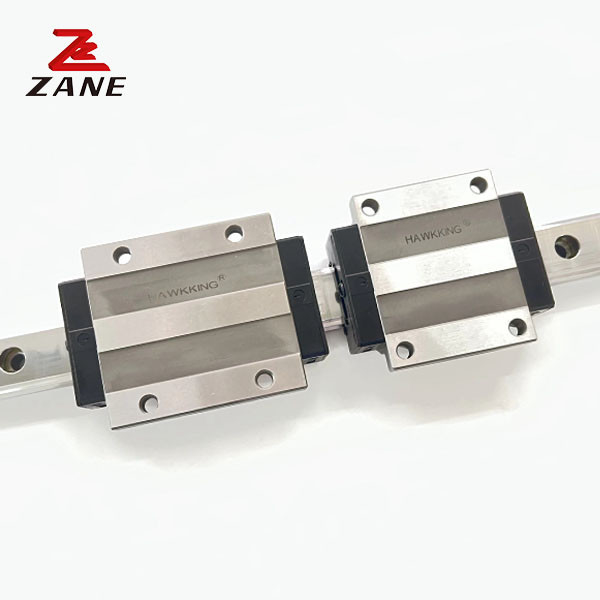

Corrediça linear de 2 eixos HGW30 4.000 mm Sistema de trilho guia linear de alta precisão
  • Corrediça linear de 2 eixos HGW30 4.000 mm Sistema de trilho guia linear de alta precisão
Corrediça linear de 2 eixos HGW30 4.000 mm Sistema de trilho guia linear de alta precisão

Corrediça linear de 2 eixos HGW30 4.000 mm Sistema de trilho guia linear de alta precisão

Lugar de origem China
Marca ZANE
Certificação CE，ISO
Número do modelo ZANE-ghw
Detalhes do produto
Nome do produto:
trilho de guia linear resistente
Duração:
100-6000mm (personalizado)
Aplicação:
Sistema automático
Palavra chave:
Rolamento de esferas linear do trilho de guia
Estrutura:
Trilho da corrediça + bloco da corrediça
Tipo de bloco:
com a flange sem flange
tipo linear do guia:
Tipo de W ou tipo de H ou R do tipo
Características:
rigidez alta, precisão alta
Destacar:

HGW30 corrediça linear de 2 eixos

,

corrediça linear de 2 eixos de alta precisão

,

sistema de trilho de guia linear de 4000 mm

Descrição do produto

Sistema de trilhos de deslizamento lineares personalizados 2 eixo HGW30 100-6000mm



AplicaçãoFerrovia e bloco de guias lineares:

*centros de máquinas

*tornos CNC
* Máquinas de moagem
* Máquinas de usinagem de precisão
* Máquinas de corte pesadas
*dispositivos de automação
*equipamento de transporte
*equipamento de medição
* Dispositivos que exijam uma elevada precisão de posição
*Equipamento de transporte de alta velocidade
*equipamento de medição de precisão
*Equipamento de fabrico de semicondutores
* Máquinas e aparelhos para o trabalho da madeira



Modelo Tamanho da combinação (mm) Tamanho do bloco ((mm) Tamanho do trilho de deslizamento ((mm)

Para a fixação de parafusos para trilhos
tamanho

 Carga fixa dinâmica básica Carga fixa básica Momento estático admissível peso
Sr. kN-m

M.P.
kN-m

 O meu kN-m

bloco
Quilos

deslizamento
kg/m
H - Olá. N W B Bi c U L KL G M (A/B) T Ti H2 h3 Wr Horário D h d P E (mm) C (((kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4.5 6 8.9 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0.17 0.15 0.15 0.17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0.48 0.47 0.47 0.52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0.64 0.51 0.51 0.59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0.87 0.88 0.88 0.80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0.85 0.85 1.09 4.47
GHW30HA 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155.93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128.8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89


Corrediça linear de 2 eixos HGW30 4.000 mm Sistema de trilho guia linear de alta precisão 0Corrediça linear de 2 eixos HGW30 4.000 mm Sistema de trilho guia linear de alta precisão 1
