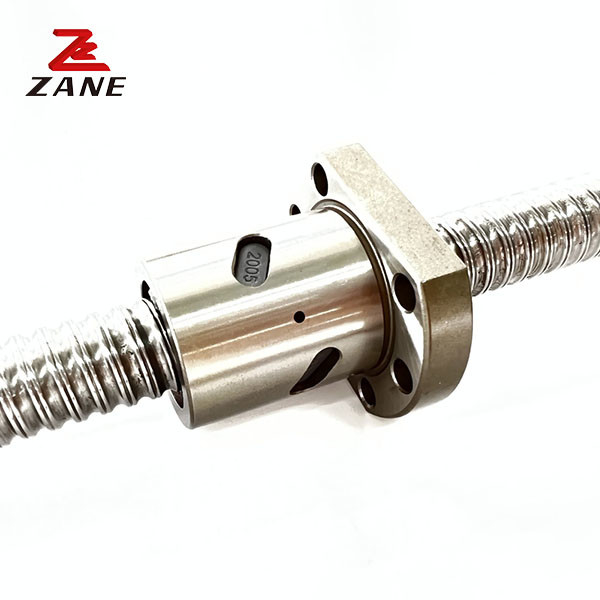

Robô Roteador 11mm Parafuso de Esferas Recirculante Para Serviço Pesado Em CNC
  • Robô Roteador 11mm Parafuso de Esferas Recirculante Para Serviço Pesado Em CNC
  • Robô Roteador 11mm Parafuso de Esferas Recirculante Para Serviço Pesado Em CNC
Robô Roteador 11mm Parafuso de Esferas Recirculante Para Serviço Pesado Em CNC

Robô Roteador 11mm Parafuso de Esferas Recirculante Para Serviço Pesado Em CNC

Lugar de origem China
Marca ZANE
Certificação CE，ISO
Número do modelo UFSTYPE
Detalhes do produto
Nome do produto:
Parafuso de chumbo de esfera
parafuso de esferas estruturador:
parafuso, tampa de nozes, bolas
Processos de parafusos de bolas:
Máquina de acabamento laminada de aço
Diâmetro do parafuso:
11-20 mm
Estrutura:
Bola da bola Screw+Nut+Steel
Flange:
com flange
Especificações:
De acordo com o tamanho da carga
Tipo do processo:
Parafusos de esferas de fio laminado C7
Destacar:

Parafuso de esfera resistente de 11mm

,

parafuso de esfera resistente do roteador do robô

,

parafuso de esfera recirculante em cnc

Descrição do produto

UFSTYPE Parafusos de esferas de aço laminado de alta precisão para máquinas CNC e roteadores de robôs



Descrição do produto

O conjunto de parafusos de esferas é uma parte de accionamento mecânico de alta precisão constituída por parafuso, porcas, rolamento de esferas, máquina de vedação e outros componentes, pois há rolamento de esferas entre o parafuso e a porca,o parafuso de esfera pode receber alta eficiência de movimento, em comparação com o parafuso guia de deslizamento, o binário de acionamento é inferior a 1/3.é fácil de traduzir movimento em linha reta para movimento giratórioTrata-se de uma espécie de expansão e desenvolvimento do tradicional parafuso guia de deslizamento.O significado profundo deste desenvolvimento é o mesmo que a transformação trazida por rolamentos de rolamento para rolamentos deslizantesDevido ao seu caráter de atrito fino, o conjunto de parafusos de esferas é amplamente utilizado em vários equipamentos industriais, aparelhos precisos e máquinas-ferramenta de precisão controlada numericamente.Especialmente nos últimos anos, funciona como unidade executiva de accionamento em linha reta de máquinas-ferramenta controladas numéricamente, é amplamente utilizada na indústria de máquinas-ferramenta,e promove grandemente o desenvolvimento da indústria de máquinas-ferramenta controlada numericamenteTodos estes se baseiam em vários caracteres refinados, como se segue: Alta eficiência do acionamento, alta precisão de orientação, reversibilidade do acionamento, longa vida útil, bom desempenho síncrono





Robô Roteador 11mm Parafuso de Esferas Recirculante Para Serviço Pesado Em CNC 0





Modelo Diâmetro exterior chumbo Diâmetro da bola de aço Tamanho da noz Brincos de contas Carga nominal dinâmica Carga nominal estática

rígido

kgf/μm
d Eu... Sim, sim. D A B L W H X Q n Ca Coa k
01204-T4 12 4 2.5 24 40 10 40 32 30 4. 5 - 4x1 902 1884 26
01604-T4 16 4 2. 381 28 48 10 40 38 40 5.5 M6 4x1 973 2406 32
01605-T3 5 3.175 28 48 10 42 38 40 5.5 M6 3x1 780 1168 32
01605-T4 5 3.175 28 48 10 50 38 40 5. 5 M6 4x1 1380 3052 32
01610-T3 10 3.175 28 48 10 57 38 40 5.5 M6 3x1 1103 2401 26
02004-T4 20 4 2.381 36 58 10 42 47 44 6.6 M6 4x1 1066 2987 38
02005-T4 5 3. 175 36 58 10 51 47 44 6. 6 M6 4x1 1551 3875 39
02504-T4 25 4 2. 381 40 62 10 42 51 48 6.6 M6 4x1 1180 3795 43
02505-T4 5 3.175 40 62 10 51 51 48 6.6 M6 4x1 1724 4904 45
02506-T4 6 3. 969 40 62 10 54 51 48 6.6 M6 4x1 2318 6057 47
02508-T4 8 4. 762 40 62 10 63 51 48 6.6 M6 4x1 2963 7313 49
02510-T4 10 4. 762 40 62 12 85 51 48 6.6 M6 4x1 2954 7295 50
03204-T4 32 4 2. 381 50 80 12 44 65 62 9 M6 4x1 1296 4838 51
03205-T4 5 3. 175 50 80 12 52 65 62 9 M6 4x1 1922 6343 54
03206-T4 6 3. 969 50 80 12 57 65 62 9 M6 4x1 2632 7979 57
03208-T4 8 4. 762 50 80 12 65 65 62 9 M6 4x1 3387 9622 60
03210-T4 10 6. 350 50 80 12 90 65 62 9 M6 4x1 4805 12208 61
04005-T4 40 5 3. 175 63 93 14 55 78 70 9 M8 4x1 2110 7988 63
04006-T4 6 3. 969 63 93 14 60 78 70 9 M6 4x1 2873 9913 66
04008-T4 8 4. 762 63 93 14 67 78 70 9 M6 4x1 3714 11947 70
04010-T4 10 6. 350 63 93 14 93 78 70 9 M8 4x1 5399 15500 73
05010-T4 50 10 6. 350 75 110 16 93 93 85 11 M8 4x1 6004 19614 85
05020-T4 20 7. 144 75 110 16 138 93 85 11 M8 4x1 7142 22588 94
06310-T4 63 10 6. 350 90 125 18 98 108 95 11 M8 4x1 6719 25358 99
06320-T4 20 9. 525 95 135 20 149 115 100 13.5 M8 4x1 11444 36653 112
08010-T4 80 10 6. 350 105 145 20 98 125 110 13.5 M8 4x1 7346 31953 109
08020-T4 20 9. 525 125 165 25 154 145 130 13.5 M8 4x1 12911 47747 138
10020-T4 100 20 9. 525 150 202 30 180 170 155 17.5 M8 4x1 14303 60698 162







Tabela de comparação das especificações de tamanho padrão





Modelo Classe de precisão do chumbo Direção do fio número de roscas





Código de parafuso padrão





Tipos de nozes aplicáveis

Diâmetro exterior

d



Chumbo 1

Diâmetro do grão

Sim, sim.

 L/R
40 5 3.175 C7,C5,C3 R/L 1 04005 Eu, eu, eu
6 3.969 C7,C5,C3 R 1 04006 U
8 4.762 C7,C5,C3 R 1 04008 U
10 6.35 C7,C5,C3 R/L 1 04010 Eu, eu
40 6.35 C7,C5,C3 R 2 04040 E
80 6.35 C7,C5,C3 R 2 04080 E
50 5 3.175 C7,C5,C3 R 1 05005 S
10 6.35 C7,C5,C3 R/L 1 05010 Eu, eu
50 7.938 C7,C5,C3 R 2 05050 E
100 7.938 C7,C5,C3 R 2 50100 E
63 10 6.35 C7,C5,C3 R 1 06310 Eu, eu
20 9.525 C7,C5,C3 R 1 06320 U
80 10 6.35 C7,C5,C3 R 1 08010 Eu, eu
20 9.525 C7,C5,C3 R 1 08020 U





Tabela de comparação das especificações de tamanho padrão dos parafusos de moagem de precisão





Modelo Classe de precisão do chumbo Direção do fio número de roscas





Código de parafuso padrão





Tipos de nozes aplicáveis

Diâmetro exterior

d



Chumbo 1

 Diâmetro da esfera Da L/R
4 1 0.8 C7,C5,C3 R 1 00401 M
6 1 0.8 C7,C5,C3 R 1 00601 M
8 1 0.8 C7,C5,C3 R/L 1 00801 M
2 1.2 C7,C5,C3 R/L 1 00802 M
2.5 1.2 C7,C5,C3 R 1 0082.5 M,T
10 2 1.2 C7,C5,C3 R/L 1 01002 M,T
4 2 C7,C5,C3 R 1 01004 M,T
12 2 1.2 C7,C5,C3 R/L 1 01202 M
4 2.5 C7,C5,C3 R 1 01204 U,T
5 2.5 C7,C5,C3 R 1 01205-A U,T,S
5 2.5 C7,C5,C3 R 1 01205-B M
10 2.5 C7,C5,C3 R 2 01210-B VS
14 2 1.2 C7,C5,C3 R/L 1 01402 M
4 2.5 C7,C5,C3 R 1 01404 T
16 2 1.2 C7,C5,C3 R/L 1 01602 M
4 2.381 C7,C5,C3 R 1 01604 (N) Eu, eu, eu
5 3.175 C7,C5,C3 R/L 1 01605 Eu, eu, eu
10 3.175 C7,C5,C3 R/L 2 01610 Eu, eu, eu
16 2.778 C7,C5,C3 R 2 01616 E
32 2.778 C7,C5,C3 R 2 01632 E
20 4 2.381 C7,C5,C3 R 1 02004 (N) Eu, eu
5 3.175 C7,C5,C3 R/L 1 02005 Eu, eu, eu.
10 3.969 C7,C5,C3 R 1 02010 VS
20 3.175 C7,C5,C3 R 2 02020 VS,E,S
40 3.175 C7,C5,C3 R 2 02040 E
25 4 2.381 C7,C5,C3 R 1 02504 (N) Eu, eu
5 3.175 C7,C5,C3 R/L 1 02505 Eu, eu, eu.
6 3.969 C7,C5,C3 R 1 02506 U
8 4.762 C7,C5,C3 R 1 02508 U
10 4.762 C7,C5,C3 R 1 02510-A Eu, eu, eu
25 3.969 C7,C5,C3 R 2 02525 E
50 3.969 C7,C5,C3 R 2 02550 E
32 4 2.381 C7,C5,C3 R 1 03204 (N) Eu, eu
5 3.175 C7,C5,C3 R/L 1 03205 Eu, eu, eu
6 3.969 C7,C5,C3 R 1 03206 U
8 4.762 C7,C5,C3 R 1 03208 U
10 6.35 C7,C5,C3 R/L 1 03210 Eu, eu
20 6.35 C7,C5,C3 R 1 03220 E
32 4.762 C7,C5,C3 R 2 03232 E
64 4.762 C7,C5,C3 R 2 03264 E



Etiquetas:

Parafuso de esferas de automação,

fuso de esferas laminado tipo UFS,

fuso de esferas laminado
