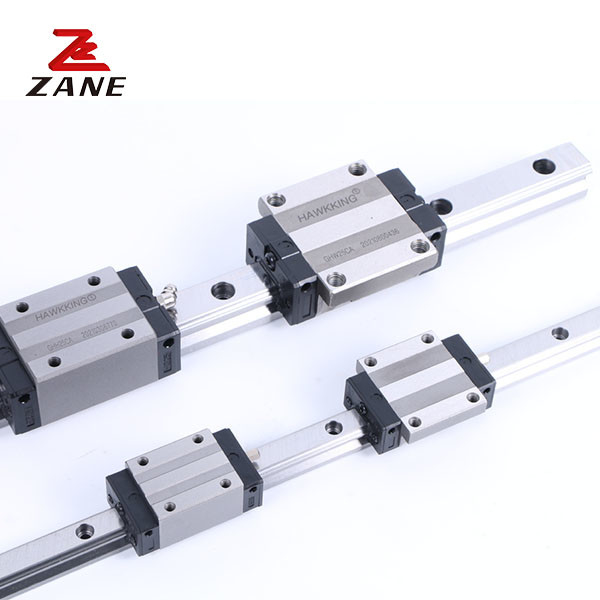

Guia deslizante CE guia linear de rolamento quadrado 30mm GHH15CA
  • Guia deslizante CE guia linear de rolamento quadrado 30mm GHH15CA
Guia deslizante CE guia linear de rolamento quadrado 30mm GHH15CA

Guia deslizante CE guia linear de rolamento quadrado 30mm GHH15CA

Lugar de origem China
Marca ZANE
Certificação CE，ISO
Número do modelo GHH-CA/GHH-HA
Detalhes do produto
Nome do produto:
trilho de guia linear
Materiais:
De aço inoxidável
Largura do trilho de guia:
3/5/7/9/12/15/20mm
Comprimento do trilho da corrediça:
Comprimento personalizado
Altura da combinação:
15-65mm
Altura do trilho da corrediça:
15-53mm
Aplicação:
máquina da impressora 3d
Tipo:
Guideway do movimento linear
Série:
Série GHH
Desempenho:
Trilho de guia linear liso
Destacar:

Trilho de guia deslizante ce

,

trilho de guia deslizante ghh15ca

,

guia linear de rolamento quadrado de 28 mm

Descrição do produto

Trilhas de guia lineares quadradas de 30 mm com rolamentos deslizantes de bloco



Prefácio:Um guia linear permite um tipo de movimento linear que utiliza elementos de rolamento, como bolas ou rolos.um guia linear pode alcançar um movimento linear de alta precisãoEm comparação com um deslizamento tradicional, o coeficiente de atrito para uma guia linear é de apenas 1/50.As guias lineares podem suportar cargas tanto na direção para cima/para baixo como na direção para esquerda/direitaCom estas características, as guias lineares podem melhorar muito a precisão de movimento, especialmente quando acompanhadas de parafusos de esferas precisos.



Modelo Tamanho da combinação (mm) Tamanho do bloco ((mm) Tamanho do trilho de deslizamento ((mm)

Para a fixação de parafusos para trilhos

tamanho

 Carga fixa dinâmica básica Carga fixa básica Momento estático admissível peso

O Sr.

KN^n

MP

kNf

 O meu kNF

bloco

Quilos

deslizamento

kg/n
H HEu... N W B BEu... C Li L KEu... G Mxl T H2 h3 WR HR D h d P E (mm) C (((kN) Co (kN)
GHH15CA 28 4.3 9.5 34 26 4 26 39.4 61.4 10 5.3 M4x5 6 7.95 7.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11.38 25.31 0.17 0.15 0.15 0.18 1.45
GHH20CA 30 4.6 12 44 32 6 36 50.5 77.5 12.25 12 M5x6 8 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.30 2.21
GHH20HA 50 65.2 92.2 12.6 21.18 48.84 0.48 0.47 0.47 0.39
GHH25CA 40 5.5   48 35 6.5 35 58 84 16.8 12 M6x8 8 10   23 22 11 9 7 60 20 M6x20 26.48 56.19 0.64 0.51 0.51 0. 51 3.21
GHH25HA 12.5 50 78.6 104.6 19.6   32. 75 76.00 0.87 0.88 0.88 0.69
GHH30CA 45 6 16 60 40 10 40 70 97.4 20.25 12 M8xl0 8.5 9.5   28 26 14 12 9 80 20   38.74 83.06 1.06 0.85 0.85 0.88 4. 47
GHH30HA 60 93 120.4 21.75 13.8 M8x2ij 47.27 110.13 1.40 1.47 1.47 1.16
GHH35CA 55   18 70 50 10 50 80 112.4 20.6 12     16 19.6 34 29 14 12 9 80 20   49.52 102.87 1.73 1.20 1. 20 1.45 6. 30
GHH35HA 1.5 72 105.8 138.2 22.5 M8xl2     60.21 136.31 2.29 2.08 2.08 1.92
GHH45CA 70 9.5   86 60 13 60 97 139.4 23   M10xl7 16     45 38 20 17 14 105   M12x35 77.57 155.93 3.01 2.35 2.35 2.73 10.41
GHH45HA 20.5 80 128.8 171.2 28.9   L8. 30.5 22.5 94.54 207.12 4.00 4.07 4.07 3.61
GHH55CA 80     100 75   75 117.7 166.7 27.35   M12xl8   22 29 53 44 23 20 16 120 30 M14x45 114.44 227. 81 5.66 4.06 4.06 4.17 15.08
GHH55HA 13 23. 5 12. 5 95 155.8 204.8 36.4 12.9   139.35 301.26 7.49 7.01 7.01 5.49
GHH65CA 90 15   126 76 25 70 144.2 200.2 43.1     25 15 15 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 7.00 21.18
GHH65HA 31.5 120 203.6 259.6 47.8 12.9 M16x20 208.36 457.15 14.15 11.12 11.12 9.82




Guia deslizante CE guia linear de rolamento quadrado 30mm GHH15CA 0

Guia deslizante CE guia linear de rolamento quadrado 30mm GHH15CA 1



Dicas para encomendar guias e blocos de guias lineares:



(1) Diga-nos a largura do guia linear: por exemplo 9mm



(2) Qual é o código de tamanho dos blocos de guias lineares, por exemplo, MGN9C, HGH15CA, etc.



(3) Qual é o comprimento do guia linear que você precisa, e quantos blocos de guia em um guia linear, por favor?



Todos os tipos que podemos produzir Guia linear:
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA
HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC
HGH20HA HGH25HA HGH30HA HGH35HA
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA
A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de regulamento que estabeleça as regras de execução do Regulamento (CE) n.o 765/2008 do Parlamento Europeu e do Conselho.

A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação da presente diretiva.

As nossas vantagens para a série HG de guias lineares:



1Sistema completo de unidades deslizantes com alta precisão e pode ser movido sem deflexão.

2- Longa vida útil.

3Entrega rápida e bom serviço.

4.Bens de grande portee por grosso de lotes baixos.

5. ISO9001:2008

6. CompetitividadePreço, boa qualidade, entrega rápida.

7.Resposta rápida ae-mails ou resolver perguntas rapidamente.

8Cooperação e serviço honestos.
