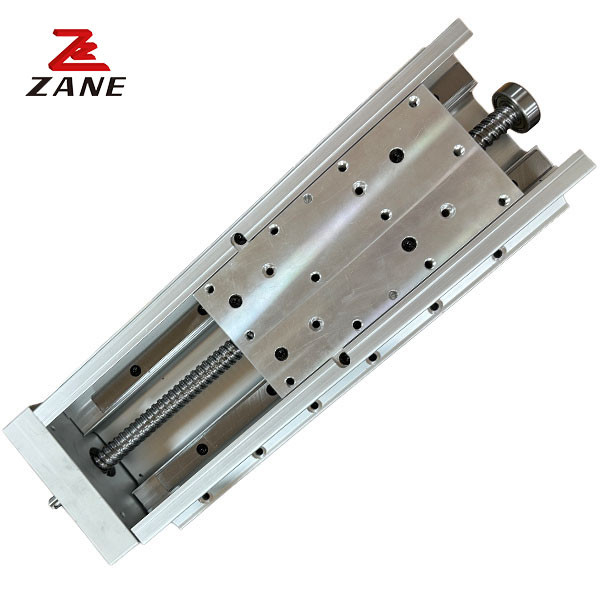

O guia linear elétrico do CNC fechou semi o curso ZHH110 da tabela de deslizamento 200mm
  • O guia linear elétrico do CNC fechou semi o curso ZHH110 da tabela de deslizamento 200mm
O guia linear elétrico do CNC fechou semi o curso ZHH110 da tabela de deslizamento 200mm

O guia linear elétrico do CNC fechou semi o curso ZHH110 da tabela de deslizamento 200mm

Lugar de origem China
Marca ZANE
Certificação CE，ISO
Número do modelo ZHH110
Detalhes do produto
Nome do produto:
tabela de deslizamento Semi-incluida
Materiais:
Aço inoxidável
Tipo do parafuso:
parafuso movimentador
Potência do motor:
400W
Diâmetro externo do parafuso movimentador:
16
Curso:
100-1000 mm
Velocidade avaliado do motor:
3000
Ligação do parafuso movimentador:
5,10,20
Velocidade máxima:
250,500,1000
Destacar:

Tabela de deslizamento semi fechado 200mm

,

Guia linear elétrico do CNC dos SS

Descrição do produto

Guia elétrica CNC linear mesa deslizante semi-fechada 200mm curso ZHH110



1Descrição.



Módulo linear de parafuso a esferas totalmente fechado: Este módulo é adicionado com uma estrutura à prova de poeira de aço inoxidável com base em um projeto semi-fechado, bonito e generoso, utilizado para ocasiões à prova de poeira,suportar todos os tipos de aplicaçõesCaracterísticas: elevada rigidez, elevada precisão, elevada velocidade, elevada carga, elevado empuxo.



2.Especificações



Potência do motor 400 W
Precisão de posicionamento repetida Classe C ±0,02MM e Classe P ±0,01MM
Diâmetro exterior do parafuso de chumbo (a) 16
Cimento do parafuso de chumbo (MM) 5 10 20
Velocidade máxima ((MM/SEC) 250 500 1000
Carga máxima ((KG) nível 50 43 20
vertical 18 15 10
Propulsão nominal ((N) 1470 735 365
AVC (MM) 100-1000 ((intervalo 50)
Velocidade nominal do motor ((RPM)) 3000

                     O guia linear elétrico do CNC fechou semi o curso ZHH110 da tabela de deslizamento 200mm 0                                             O guia linear elétrico do CNC fechou semi o curso ZHH110 da tabela de deslizamento 200mm 1                                            O guia linear elétrico do CNC fechou semi o curso ZHH110 da tabela de deslizamento 200mm 2

Unidade de instalação horizontal:MM Unidade de montagem na parede:MMUnidade de montagem vertical:MM

Plomo Carga ((kg) A B C



5

 30 1000 140 280
50 900 120 150



10

 15 830 150 190
25 750 150 135
30 675 115 100
20 5 1500 1000 750
10 900 340 340

15



900



225



225


Plomo Carga ((kg) A B C



5

 10 150 150 1260
20 70 70 630
30 45 45 450



10

 10 270 180 675
20 160 80 495
30 70 35 405
20 5 900 855 1350
10 360 270 675
15 100 95 585
Plomo Carga ((kg) A C



5

 5 370 370
10 360 360
12 360 360



10

 4 675 675
6 540 540
8 405 405
20 1 1440 1440
2 1080 1080
3 900 900



3A nossa Companhia



O guia linear elétrico do CNC fechou semi o curso ZHH110 da tabela de deslizamento 200mm 3

O guia linear elétrico do CNC fechou semi o curso ZHH110 da tabela de deslizamento 200mm 4
