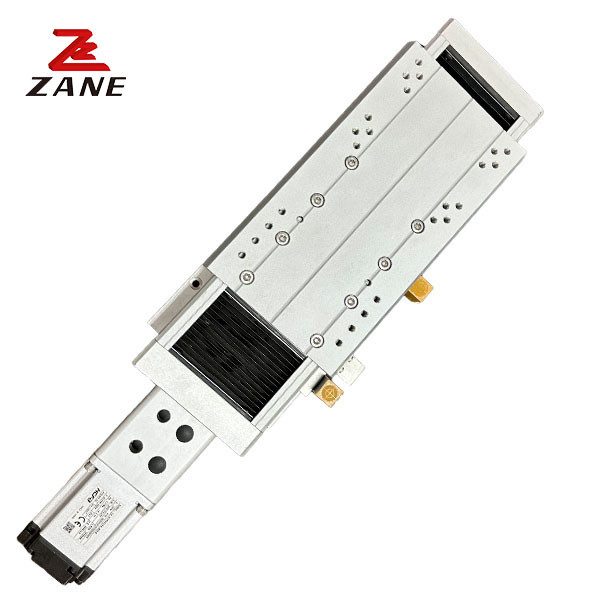

O parafuso linear da bola do guia ZCH45 fechou inteiramente o poder do motor da tabela de deslizamento 1000
  • O parafuso linear da bola do guia ZCH45 fechou inteiramente o poder do motor da tabela de deslizamento 1000
O parafuso linear da bola do guia ZCH45 fechou inteiramente o poder do motor da tabela de deslizamento 1000

O parafuso linear da bola do guia ZCH45 fechou inteiramente o poder do motor da tabela de deslizamento 1000

Lugar de origem China
Marca ZANE
Certificação CE，ISO
Número do modelo ZCH45
Detalhes do produto
Nome do produto:
Módulo linear do guia
Número do modelo:
ZCH45
Potência do motor:
100W
Diâmetro externo do parafuso movimentador:
12
Ligação do parafuso movimentador:
5mm
Velocidade máxima:
250
Pressão avaliado:
360N
Curso:
100-800 MILÍMETRO
Velocidade avaliado do motor:
3000
Destacar:

Tabela de deslizamento linear 100w do guia

,

Módulo linear deslizante fechado do guia

Descrição do produto

ZCH45 Guia linear parafuso de esferas totalmente fechado Mesa deslizante 1000 Potência do motor- Não.



1Descrição.


O módulo linear é geralmente utilizado com um motor de potência. Linear Guide Module can be used to automatically reciprocate the workpiece by installing other required workpieces on the slider to form a complete conveying motion device and setting a suitable motor forward and reverse programAssim, alcançando o objetivo da produção em massa e produção intensiva de equipamentos.



2.Especificações



Potência do motor 100 W
Precisão de posicionamento repetida Classe C ±0,02MM e Classe P ±0,01MM
Diâmetro exterior do parafuso de chumbo (a) 12
Cimento do parafuso de chumbo (MM) 5
Velocidade máxima ((MM/SEC) 250
Carga máxima ((KG) nível 11
vertical 4
Propulsão nominal ((N) 360
AVC (MM) 100-800 (intervalo 50)
Velocidade nominal do motor ((RPM)) 3000



O parafuso linear da bola do guia ZCH45 fechou inteiramente o poder do motor da tabela de deslizamento 1000 0Instalação horizontal

Plomo Carga ((KG) A B C
5 5 560 110 220
8 280 40 70



O parafuso linear da bola do guia ZCH45 fechou inteiramente o poder do motor da tabela de deslizamento 1000 1Instalação em parede

Plomo Carga ((KG) A B C
5 5 180 70 475
8 60 8 155



O parafuso linear da bola do guia ZCH45 fechou inteiramente o poder do motor da tabela de deslizamento 1000 2Instalação vertical



Plomo Carga ((KG) A C
5 3 80 80



O parafuso linear da bola do guia ZCH45 fechou inteiramente o poder do motor da tabela de deslizamento 1000 3     O parafuso linear da bola do guia ZCH45 fechou inteiramente o poder do motor da tabela de deslizamento 1000 4    O parafuso linear da bola do guia ZCH45 fechou inteiramente o poder do motor da tabela de deslizamento 1000 5      O parafuso linear da bola do guia ZCH45 fechou inteiramente o poder do motor da tabela de deslizamento 1000 6

Assento de deslizamento duplo Assento de deslizamento duplo Extensão do assento de deslizamento Movimento simultâneo do assento de deslizamento



3A nossa Companhia



O parafuso linear da bola do guia ZCH45 fechou inteiramente o poder do motor da tabela de deslizamento 1000 7

O parafuso linear da bola do guia ZCH45 fechou inteiramente o poder do motor da tabela de deslizamento 1000 8
