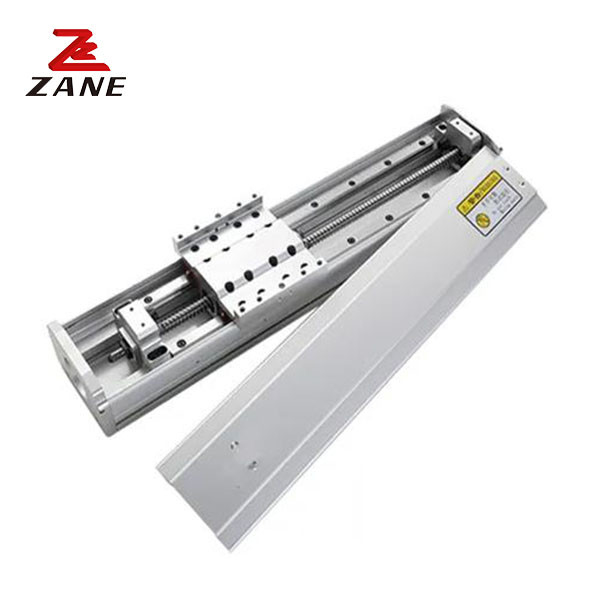

Módulo de mesa deslizante totalmente fechado de alta precisão ZCH60 para impressora 3D
1Descrição.
Tabela deslizante de módulo de guia linear: aplicação universal como um único eixo ou em combinação com outros eixos da nossa gama de sistemas para sistemas complexos de vários eixos.O sistema de blocos de construção de Nadella para eixos lineares fornece todos os componentes da tecnologia de movimento linear até a interface do motor: Sistemas e eixos telescópicos com guias de rolos ou guias de esferas recirculatórias, com tração por correia, tração por parafusos de esferas ou tração por rack e pinhão, adequados para a condução directa,ligações cruzadas ou portais ou como um sistema de eixo único.
2.Especificações
| Potência do motor | 100 W | ||
| Precisão de posicionamento repetida | Classe C ±0,02MM e Classe P ±0,01MM | ||
| Diâmetro exterior do parafuso de chumbo (a) | 12 | ||
| Cimento do parafuso de chumbo (MM) | 5 | 10 | |
| Velocidade máxima ((MM/SEC) | 250 | 500 | |
| Carga máxima ((KG) | nível | 30 | 15 |
| vertical | 10 | 5 | |
| Propulsão nominal ((N) | 360 | 180 | |
| AVC (MM) | 100-800 (intervalo 50) | ||
| Velocidade nominal do motor ((RPM)) | 3000 | ||
Instalação horizontal
| Plomo | Carga ((kg) | A | B | C |
|
5 |
10 | 500 | 45 | 120 |
| 30 | 250 | 20 | 35 | |
|
10 |
3 | 750 | 160 | 380 |
| 8 | 320 | 50 | 150 | |
| 15 | 300 | 30 | 70 |
Instalação em parede
| Plomo | Carga ((kg) | A | B | C |
|
5 |
5 | 300 | 110 | 1150 |
| 10 | 150 | 40 | 540 | |
| 30 | 35 | 10 | 140 | |
|
10 |
3 | 350 | 150 | 700 |
| 8 | 135 | 50 | 300 | |
| 15 | 60 | 25 | 170 |
Instalação vertical
| Plomo | Carga ((kg) | A | C |
|
5 |
2 | 290 | 290 |
| 4 | 140 | 140 | |
| 10 | 60 | 60 | |
|
10 |
1 | 420 | 420 |
| 2 | 210 | 210 | |
| 5 | 85 | 85 |
Assento de deslizamento duplo Assento de deslizamento duplo Extensão do assento de deslizamento
