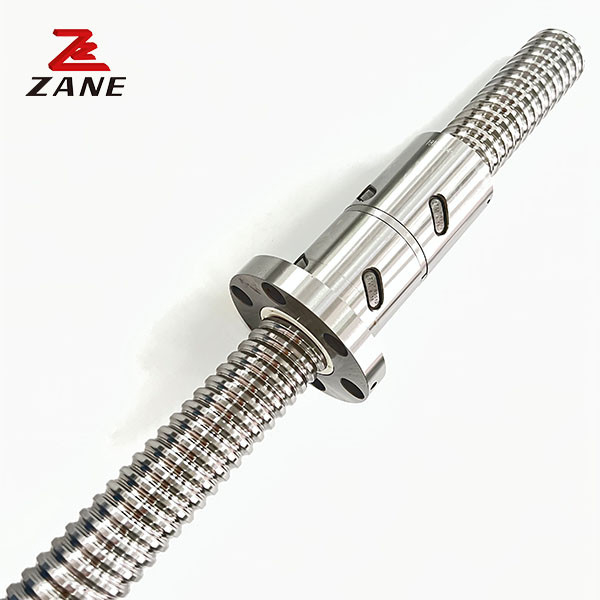

Parafuso de esferas laminado
>
|
|
| Lugar de origem | China |
| Marca | ZANE |
| Certificação | CE，ISO |
| Número do modelo | TRSTYPE |
600 mm 50 mm 50 mm 2020 mm 1500 mm 12 mm parafuso de barra de bola TRSTYPE
O rápido desenvolvimento de máquinas diversificadas de alta tecnologia e a crescente demanda por precisão e velocidade impulsionaram o desenvolvimento de parafusos de bolas em toda a indústria.
A tecnologia de parafusos de esferas é indispensável como meio mecânico de converter o movimento rotativo de um motor de comando em movimento linear.
Desde parafusos de esferas de precisão e laminados até parafusos de esferas de chumbo super altos (projetados para atender às suas necessidades de operação de alta velocidade).
| Modelo | Diâmetro exterior | chumbo | Diâmetro da bola de aço | Tamanho da noz | Brincos de contas | Carga nominal dinâmica | Carga nominal estática |
kgf rígido/ μm |
|||||||
| d | Eu... | Sim, sim. | D(g6) | A | B | L | LI | N | L2 | Q | n | Ca | Coa | k | |
| 0082. 5-B1 | 8 | 2.5 | 1.2 | 17.5 | M15xlP | 7.5 | 23.5 | 10 | 3 | - | - | 2. 5x1 | 189 | 381 | 11 |
| 01002-C1 | 10 | 2 | 1.2 | 19.5 | M17xlP | 7.5 | 22 | 3 | 3.2 | - | - | 3. 5x1 | 277 | 664 | 17 |
| 01004-B1 | 4 | 2 | 25 | M20xlP | 10 | 34 | 3 | 3 | - | - | 2. 5x1 | 400 | 754 | 14 | |
| 01204-C1 | 12 | 4 | 2.5 | 25.5 | M20xlP | 10 | 34 | 13 | 3 | - | - | 3.5x1 | 804 | 1649 | 23 |
| 01205-C1 | 5 | 2.5 | 25.5 | M20xlP | 10 | 39 | 16. 25 | 3 | - | - | 3. 5x1 | 801 | 1644 | 24 | |
| 01404-C1 | 14 | 4 | 2. 381 | 32.1 | M25xl 5P | 10 | 35 | 13 | 3 | - | 3. 5x1 | 804 | 1803 | 26 | |
| 01604-T3 | 16 | 4 | 2. 381 | 29 | M22xl. 5P | 8 | 32 | 4 | 3.2 | - | - | 1x3 | 759 | 1804 | 24 |
| 01605-T3 | 5 | 3.175 | 32.5 | M26xl.5P | 12 | 42 | 19. 25 | 3 | - | - | 1x3 | 1077 | 2289 | 25 | |
| 02005-T3 | 20 | 5 | 3.175 | 38 | M35xl 5P | 15 | 45 | 20.3 | 3 | - | - | 1x3 | 1211 | 2906 | 30 |
| 02505-T3 | 25 | 5 | 3. 175 | 43 | M40xl. 5P | 19 | 69 | 32.11 | 3 | 8 | M6 | 1x4 | 1724 | 4904 | 37 |
