Cremalheira e pinhão de YYC
>
|
| Lugar de origem | CHINA |
| Marca | YYC |
| Certificação | CE,ISO |
| Número do modelo | CHTGH02505 |

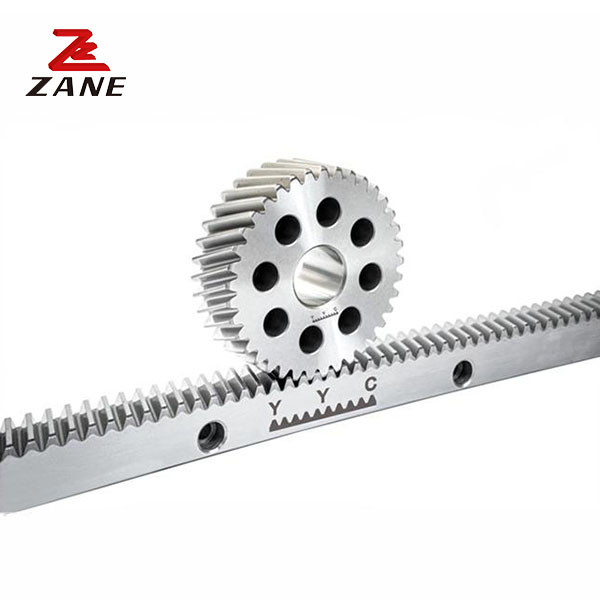

O YYC Rack and Pinion é uma solução de acionamento econômica e confiável ideal para movimento linear.Este sistema consiste numa engrenagem redonda ou helicoidal conhecida como pinhão e numa engrenagem linear conhecida como rackO pinhão é uma pequena engrenagem que se liga aos dentes do rack, permitindo que o pinhão transforme o movimento rotacional em movimento linear.O sistema de tração de rack e pinion possui um número de dentes (60) e é feito de material S50C que é moído e moído para maior durabilidade e desempenhoO sistema é concebido para ser leve (2,1 kg) e tem uma dureza de HRC 50-55°.Este sistema de tração de rack e pinion de engenharia de precisão fornece precisão superior e repetibilidade em comparação com outros tipos de Rack-and-Pinion-Drive, Rack-and-Pinion-Gearing, e Rack-and-Pinion-Systems.
| Código |
Modulo |
L | L2 | Número de dentes | B | A0 | Al | D 1 | Número de furos | A | Dl | 0D | E | D1 | I1 | d2 | f |
Fta kN |
Quilos | |
| Classificação de equipamento | 1.5 | 500.00 | 6.70 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 1.5 | 4.84 | 1.3 |
| Capacidade de produção: | 1.5 | 1000.00 | 6.70 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 1.5 | 4.84 | 2.6 |
| Classificação de equipamento de ensaio | 2 | 500.00 | 8.50 | 75 | 24 | 24 | 22.0 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 8.15 | 2.1 |
| O número de veículos deve ser indicado. | 2 | 1000.00 | 8.50 | 150 | 24 | 24 | 22.0 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 8.15 | 4.1 |
| O número de veículos deve ser indicado. | 2.5 | 500.00 | 8.50 | 60 | 24 | 24 | 21.5 | 62.5 | 125 | 4 | 9 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 10.19 | 2.1 |
| Capacidade de produção: | 2.5 | 1000.00 | 8.50 | 120 | 24 | 24 | 21.5 | 62.5 | 125 | 8 | 9 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 10.19 | 4.1 |
| Capacidade de produção: | 3 | 500.00 | 10.30 | 50 | 29 | 29 | 26.0 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430.00 | 7.7 | 2 | 14.77 | 3.0 |
| Classificação de equipamento | 3 | 1000.00 | 10.30 | 100 | 29 | 29 | 26.0 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930.00 | 7.7 | 2 | 14.77 | 6.0 |
| O número de veículos deve ser indicado. | 4 | 506.67 | 13.80 | 38 | 39 | 39 | 35.0 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433.00 | 7.7 | 2 | 26.49 | 5.5 |
| Capacidade de produção: | 4 | 1000.00 | 13.80 | 75 | 39 | 39 | 35.0 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.40 | 7.7 | 2 | 26.49 | 10.8 |
| Capacidade de produção: | 5 | 500.00 | 17.40 | 30 | 49 | 39 | 34.0 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425.00 | 11.7 | 3 | 41.60 | 6.8 |
| Capacidade de produção: | 5 | 1000.00 | 17.40 | 60 | 49 | 39 | 34.0 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925.00 | 11.7 | 3 | 41.60 | 13.6 |
| O número de veículos deve ser indicado. | 6 | 500.00 | 20.90 | 25 | 59 | 49 | 43.0 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425.00 | 15.7 | 3 | 60.11 | 10.3 |
| Capacidade de produção: | 6 | 1000.00 | 20.90 | 50 | 59 | 49 | 43.0 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925.00 | 15.7 | 3 | 60.11 | 20.5 |
| Classe de produção: | 8 | 480.00 | 28.00 | 18 | 79 | 79 | 71.0 | 60.0 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240.00 | 19.7 | 4 | 107.31 | 21.3 |
| O número de veículos deve ser indicado. | 8 | 960.00 | 28.00 | 36 | 79 | 79 | 71.0 | 60.0 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720.00 | 19.7 | 4 | 107.31 | 42.6 |
1.Alta precisão: o rack e o pinhão YYC podem fornecer uma transmissão de alta precisão, que pode atender aos cenários de aplicação de requisitos de transmissão de alta precisão.
2.Alta rigidez: o rack e o pinhão YYC são feitos de materiais de alta resistência, com alta rigidez, podem suportar grandes torques, para garantir a estabilidade e precisão da transmissão.
3. Baixo ruído: o rack e o pinion YYC adotam tecnologia de usinagem de precisão, têm baixo nível de ruído e não produzem ruído óbvio quando se movem a alta velocidade.
4.Longa vida útil: O rack e o pinion YYC adotam materiais de alta qualidade e tecnologia de usinagem de precisão, que tem uma longa vida útil e reduz o custo de manutenção e substituição.
5Manutenção fácil: a estrutura de rack e pinion do YYC é simples, fácil de manter e substituir, o que pode reduzir os custos de manutenção e o tempo de inatividade.
