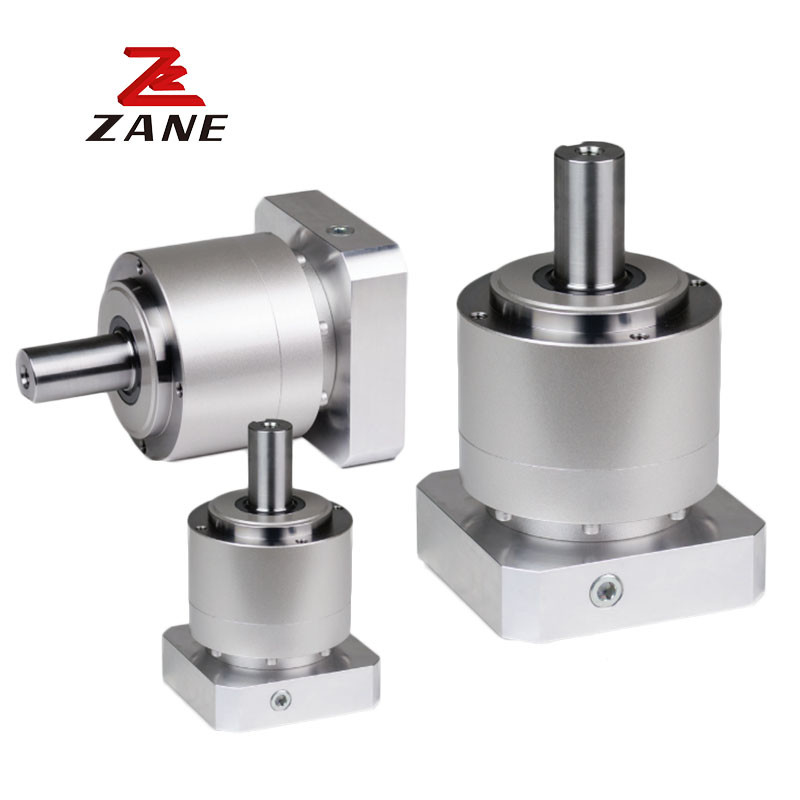

Alta precisão Shimpo caixa de engrenagens de superfície caixa de engrenagens planetárias Redutor de engrenagem série VRL
  • Alta precisão Shimpo caixa de engrenagens de superfície caixa de engrenagens planetárias Redutor de engrenagem série VRL
Alta precisão Shimpo caixa de engrenagens de superfície caixa de engrenagens planetárias Redutor de engrenagem série VRL

Alta precisão Shimpo caixa de engrenagens de superfície caixa de engrenagens planetárias Redutor de engrenagem série VRL

Lugar de origem Japão
Marca Nidec
Certificação CE,ISO
Número do modelo LTR
Detalhes do produto
Nome do produto:
Caixa de engrenagens de Nidec Shimpo
Fabricante:
Nidec Shimpo
Série do produto:
Série VRL
Número do modelo:
VRT155
Peso:
12 kg
Tipo de engrenagem:
Planeta helicoidal
Proporção máxima de engrenagem:
35:1
Instalação:
Kit de montagem do motor
Entrada do redutor:
Acoplamento, buchas
Destacar:

Caixa de engrenagens Shimpo

,

Caixa de engrenagens Shimpo de alta precisão

,

Caixa de engrenagens Shimpo da série VRL

Descrição do produto

Descrição do produto:

A SHIMPO continua a avançar com o desenvolvimento de tecnologia de engrenagem de alta precisão que preenche as necessidades em evolução da nossa base de clientes. Shimpo power transmission technology which combines both mechanical and electronic engineering advancement has a proven track record of helping customers move towards the factory automation by supplying them. Redutor de engrenagens planetárias de servo capaz O redutor de engrenagens capaz é a solução perfeita para aplicações de servomotor, tais como máquinas de embalagem, pórticos, máquinas de moldagem por injecção, pick and place,e deslizamentos linearesSe tiver alguma dúvida ou precisar de informações adicionais sobre qualquer um dos produtos mencionados nestes comunicados de imprensa, não hesite em contactar-nos.



Parâmetros técnicos:


Quadro
tamanho

Estágio
Relação
Nome
Torque de saída
Número máximo
Torque de saída
Emergência
sde cimatorque
Número nominal
Inputtvelocidade
Número máximo
velocidade de entrada
PermITtado
carga radial
Permitido
carga axial
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
120B
Solteiro		 3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100

Duplo.		 15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200




Quadro
tamanho

Estágio

Relação
Número máximo
RadIáEu...Eu...oad
Número máximo
AxialEu...carga
Peso
Um momento.
de inércia
(≤φ19)
Um momento.
de inércia
(≤φ28)
Um momento.
de inércia
(≤φ38)
Um momento.
de inércia
(≤φ48)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]
120B
Solteiro		 3 9100 8200 16 - 12 20 42
4 9100 8200 - 7.5 15 37
5 9100 8200 - 5.8 14 36
6 9100 8200 - 4.9 13 35
7 9100 8200 - 4.1 12 34
8 9100 8200 - 3.8 12 34
9 9100 8200 - 3.6 11 34
10 9100 8200 - 3.5 11 34

Duplo.		 15 9100 8200 18 1.3 3.2 11 -
16 9100 8200 1.5 3.5 11 -
20 9100 8200 1.2 3.1 11 -
25 9100 8200 1.1 3.1 11 -
28 9100 8200 1.4 3.3 11 -
30 9100 8200 0.85 2.8 10 -
35 9100 8200 1.1 3.1 11 -
40 9100 8200 0.83 2.8 10 -
45 9100 8200 1.1 3.0 11 -
50 9100 8200 0.81 2.8 10 -
60 9100 8200 0.81 2.8 10 -
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 -
100 9100 8200 0.80 2.8 10 -



Alta precisão Shimpo caixa de engrenagens de superfície caixa de engrenagens planetárias Redutor de engrenagem série VRL 0Alta precisão Shimpo caixa de engrenagens de superfície caixa de engrenagens planetárias Redutor de engrenagem série VRL 1



Destaques:

  • A versatilidade para aplicações de controle de movimento de ponta média a alta
  •
  • A mais ampla gama de dimensões e proporções de quadro disponíveis no mercado
  •
  • Melhor reação negativa na sua categoria (≤ 5 min de arco)
  •
  • Uma ampla gama de adaptadores de montagem oferece uma fixação simples e precisa a qualquer motor
  •
  • Solução sem manutenção lubrificada para a vida
  •
  • A graxa de alto desempenho permite a montagem flexível em qualquer orientação
  •
  • Dimensões de montagem padrão da indústria
