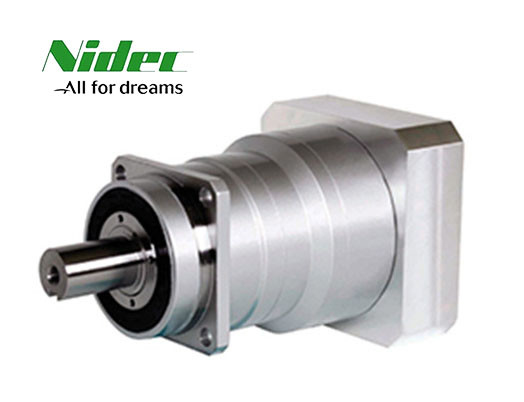

Redutor planetário da caixa de engrenagens da caixa de engrenagens da transmissão da caixa de engrenagens de Nidec Shimpo da série de VRS
  • Redutor planetário da caixa de engrenagens da caixa de engrenagens da transmissão da caixa de engrenagens de Nidec Shimpo da série de VRS
Redutor planetário da caixa de engrenagens da caixa de engrenagens da transmissão da caixa de engrenagens de Nidec Shimpo da série de VRS

Redutor planetário da caixa de engrenagens da caixa de engrenagens da transmissão da caixa de engrenagens de Nidec Shimpo da série de VRS

Lugar de origem Japão
Marca Nidec
Certificação CE,ISO
Número do modelo VRS
Detalhes do produto
Nome do produto:
Caixa de engrenagens de Nidec Shimpo
Fabricante:
Nidec Shimpo
Série do produto:
Série de VRS
Peso (kg):
5 kg
Tamanho do quadro:
140
Disposição de engrenagens:
Planeta
Carga radial máxima:
10000N
Carga axial máxima:
9000N
Aplicação:
Robótico, equipamento da automatização, máquina do CNC
Destacar:

Caixa de engrenagens de Nidec Shimpo da série de VRS

,

Caixa de engrenagens da transmissão de Nidec Shimpo

,

Redutor planetário da caixa de engrenagens de Nidec Shimpo

Descrição do produto

VRS série Shimpo Redutor Nidec Shimpo Fabricação caixa de velocidades de transmissão caixa de velocidades planetária Redutor

Descrição do produto:

A caixa de velocidades planetária é um tipo de redutor com ampla versatilidade.Caixa de engrenagens planetária tem as características de pequeno tamanho da estrutura, grande binário de saída, alta taxa de velocidade, alta eficiência, desempenho seguro e confiável, etc. A engrenagem interna da caixa de velocidades planetária pode ser dividida em engrenagem de espuma e engrenagem helicoidal.Os clientes podem escolher o redutor de precisão adequado de acordo com as necessidades da aplicação.

Parâmetros técnicos:

Quadro

Tamanho

 Estágio Relação

Número nominal

Torque de saída

Número máximo

Torque de saída

 Torque de travagem de emergência

Número nominal

Velocidade de entrada

Número máximo

Velocidade de entrada

Permitido

Carga radial

Permitido

Carga axial
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
140B 1 Solteiro 3 240 470 1000 2000 4000 6700 9000
4 240 700 1250 2000 4000 7400 9000
5 360 700 1250 2000 4000 7900 9000
6 360 700 1250 2000 4000 8300 9000
7 360 700 1250 2000 4000 8700 9000
8 360 700 1250 2000 4000 9100 9000
9 240 470 1000 2000 4000 9400 9000
10 240 470 1000 2000 4000 9700 9000
2 Duplo 15 240 470 1000 2000 4000 10000 9000
16 360 700 1250 2000 4000 10000 9000
20 360 700 1250 2000 4000 10000 9000
25 360 700 1250 2000 4000 10000 9000
28 360 700 1250 2000 4000 10000 9000
30 240 470 1000 2000 4000 10000 9000
35 360 700 1250 2000 4000 10000 9000
40 360 700 1250 2000 4000 10000 9000
45 240 470 1000 2000 4000 10000 9000
50 360 700 1250 2000 4000 10000 9000
60 360 700 1250 2000 4000 10000 9000
70 360 700 1250 2000 4000 10000 9000
80 360 700 1250 2000 4000 10000 9000
90 240 470 1000 2000 4000 10000 9000
100 240 470 1000 2000 4000 10000 9000



Quadro

Tamanho

 Estágio Relação

Número máximo

Carga radial

Número máximo

Carga axial

 Peso

Um momento.

De inércia ≤ 19

Um momento.

De inércia ≤ 28

Um momento.

De inércia ≤ 38

Um momento.

De inércia ≤ 48
[N] [N] [kg] [Kgcm2] [Kgcm2] [Kgcm2] [Kgcm2]
140B

1

Solteiro

 3 10000 9000 17 - 12 20 42
4 10000 9000 - 7.4 15 37
5 10000 9000 - 5.8 13 36
6 10000 9000 - 4.9 13 35
7 10000 9000 - 4.1 12 34
8 10000 9000 - 3.8 12 34
9 10000 9000 - 3.6 11 34
10 10000 9000 - 3.4 11 33

2

Duplo.

 15 10000 9000 19 1.3 3.2 11 -
16 10000 9000 1.5 3.5 11 -
20 10000 9000 1.2 3.1 11 -
25 10000 9000 1.1 3.1 11 -
28 10000 9000 1.4 3.3 11 -
30 10000 9000 0.85 2.8 10 -
35 10000 9000 1.1 3.1 11 -
40 10000 9000 0.83 2.8 10 -
45 10000 9000 1.1 3.0 11 -
50 10000 9000 0.81 2.8 10 -
60 10000 9000 0.81 2.8 10 -
70 10000 9000 0.80 2.8 10 -
80 10000 9000 0.80 2.8 10 -
90 10000 9000 0.80 2.8 10 -
100 10000 9000 0.80 2.8 10 -



Redutor planetário da caixa de engrenagens da caixa de engrenagens da transmissão da caixa de engrenagens de Nidec Shimpo da série de VRS 0

Redutor planetário da caixa de engrenagens da caixa de engrenagens da transmissão da caixa de engrenagens de Nidec Shimpo da série de VRS 1

Redutor planetário da caixa de engrenagens da caixa de engrenagens da transmissão da caixa de engrenagens de Nidec Shimpo da série de VRS 2Redutor planetário da caixa de engrenagens da caixa de engrenagens da transmissão da caixa de engrenagens de Nidec Shimpo da série de VRS 3



Características da caixa de engrenagens planetária Shimpo:

1) Estrutura simples de tipo linear, fácil de instalar e de manter.



2) Adopção de componentes de marcas de renome mundial avançados em peças pneumáticas, peças elétricas e peças de operação.



3) Dobra manivela de alta pressão para controlar a abertura e fechamento da matriz.



4) Funcionamento em alta automatização e intelectualização, sem poluição



5) Aplicar um ligador para ligar ao transportador de ar, que pode ser directamente ligado à máquina de enchimento.
