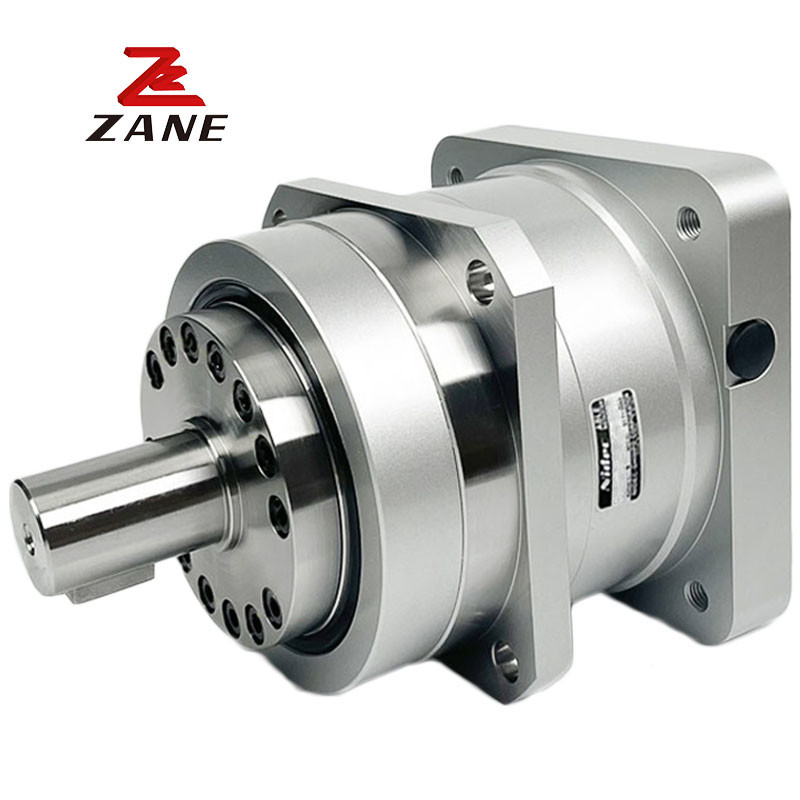

Caixa de engrenagens de Nidec Shimpo
>
|
| Lugar de origem | Japão |
| Marca | Nidec |
| Certificação | CE,ISO |
| Número do modelo | VRT |
A caixa de engrenagens Nidec Shimpo é uma solução de caixa de engrenagens industrial de alto desempenho que fornece transmissões confiáveis e duráveis para todos os tipos de aplicações industriais.Esta caixa de engrenagens Shimpo oferece um arranjo de engrenagem planetáriaEsta caixa de velocidades é leve, pesa apenas 5 kg, e é projetada e fabricada pela marca confiável Nidec Shimpo.Com a sua construção robusta e desempenho confiável, esta caixa de velocidades é uma escolha ideal para uma série de aplicações industriais.
|
Quadro Tamanho |
Estágio | Relação |
Número nominal Torque de saída |
Número máximo Torque de saída |
Torque de travagem de emergência |
Número nominal Velocidade de entrada |
Número máximo Velocidade de entrada |
Permitido Carga radial |
Permitido Carga axial |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 064 | 1 Solteiro | 4 | 27 | 50 | 100 | 3000 | 6000 | 370 | 360 |
| 5 | 27 | 50 | 100 | 3000 | 6000 | 400 | 390 | ||
| 6 | 27 | 50 | 100 | 3000 | 6000 | 420 | 430 | ||
| 7 | 27 | 50 | 100 | 3000 | 6000 | 440 | 460 | ||
| 8 | 27 | 50 | 100 | 3000 | 6000 | 460 | 480 | ||
| 9 | 18 | 35 | 80 | 3000 | 6000 | 480 | 510 | ||
| 10 | 18 | 35 | 80 | 3000 | 6000 | 500 | 530 | ||
| 2 Duplo | 16 | 27 | 50 | 100 | 3000 | 6000 | 580 | 650 | |
| 20 | 27 | 50 | 100 | 3000 | 6000 | 630 | 720 | ||
| 25 | 27 | 50 | 100 | 3000 | 6000 | 680 | 750 | ||
| 28 | 27 | 50 | 100 | 3000 | 6000 | 700 | 750 | ||
| 35 | 27 | 50 | 100 | 3000 | 6000 | 760 | 750 | ||
| 40 | 27 | 50 | 100 | 3000 | 6000 | 790 | 750 | ||
| 45 | 18 | 35 | 80 | 3000 | 6000 | 820 | 750 | ||
| 50 | 27 | 50 | 100 | 3000 | 6000 | 850 | 750 | ||
| 60 | 27 | 50 | 100 | 3000 | 6000 | 910 | 750 | ||
| 70 | 27 | 50 | 100 | 3000 | 6000 | 950 | 750 | ||
| 80 | 27 | 50 | 100 | 3000 | 6000 | 1000 | 750 | ||
| 90 | 18 | 35 | 80 | 3000 | 6000 | 1000 | 750 | ||
| 100 | 18 | 35 | 80 | 3000 | 6000 | 1100 | 750 |
|
Quadro Tamanho |
Estágio | Relação |
Número máximo Carga radial |
Número máximo Carga axial |
Peso |
Um momento. De inércia ≤ 8 |
Um momento. De inércia ≤ 14 |
Um momento. De inércia ≤ 19 |
| [N] | [N] | [kg] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 064 |
1 Solteiro |
4 | 1500 | 750 | 1.4 | 0.13 | 0.21 | 0.4 |
| 5 | 1500 | 750 | 0.10 | 0.18 | 0.4 | |||
| 6 | 1500 | 750 | 0.085 | 0.17 | 0.4 | |||
| 7 | 1500 | 750 | 0.075 | 0.15 | 0.4 | |||
| 8 | 1500 | 750 | 0.068 | 0.15 | 0.4 | |||
| 9 | 1500 | 750 | 0.064 | 0.14 | 0.4 | |||
| 10 | 1500 | 750 | 0.062 | 0.14 | 0.4 | |||
|
2 Duplo. |
16 | 1500 | 750 | 1.6 | 0.059 | 0.14 | - | |
| 20 | 1500 | 750 | 0.055 | 0.14 | - | |||
| 25 | 1500 | 750 | 0.054 | 0.13 | - | |||
| 28 | 1500 | 750 | 0.056 | 0.14 | - | |||
| 35 | 1500 | 750 | 0.053 | 0.13 | - | |||
| 40 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 45 | 1500 | 750 | 0.053 | 0.13 | - | |||
| 50 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 60 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 70 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 80 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 90 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 100 | 1500 | 750 | 0.049 | 0.13 | - |
1Operação silenciosa.
As engrenagens helicoidais são utilizadas para obter uma operação suave e silenciosa.
2. Alta precisão
A reação é inferior a 3 minutos de arco e o posicionamento é preciso.
3.Alta rigidez e binário
O uso de rolamentos de esferas integrais melhora muito a rigidez e o binário.
4Métodos de flange e conector
Pode ser instalado em qualquer motor da rede.
5- Não há fugas de gordura.
A utilização de graxa de alta viscosidade, que não é fácil de separar, impede eficazmente a fuga de graxa.
6- Manutenção conveniente
Não é necessário substituir a graxa durante a vida útil do produto e a instalação é mais conveniente.
