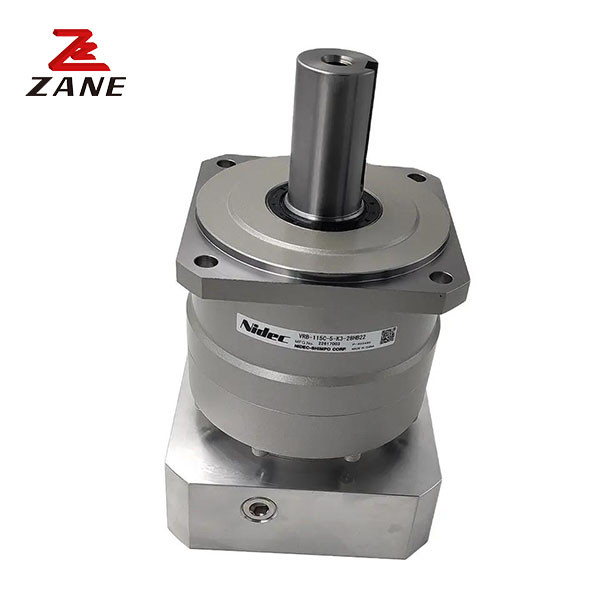

Série VRB Redutor Shimpo Nidec Shimpo Transmissão Caixa de Engrenagens Planetária VRB090
  • Série VRB Redutor Shimpo Nidec Shimpo Transmissão Caixa de Engrenagens Planetária VRB090
Série VRB Redutor Shimpo Nidec Shimpo Transmissão Caixa de Engrenagens Planetária VRB090

Série VRB Redutor Shimpo Nidec Shimpo Transmissão Caixa de Engrenagens Planetária VRB090

Lugar de origem Japão
Marca Nidec
Certificação CE,ISO
Número do modelo VRB
Detalhes do produto
Nome do produto:
Caixa de engrenagens de Nidec Shimpo
Fabricante:
Nidec Shimpo
Série do produto:
Série VRB
Peso (quilogramas):
5Kg
Tamanho de quadro:
090
Disposição de engrenagens:
Planeta
Carga radial máxima:
2400N
Carga axial máxima:
2200N
Aplicação:
Equipamento da automatização, indústria fotovoltaico, equipamento do laser
Destacar:

Redutor Shimpo Série VRB

,

Redutor Nidec Shimpo

,

Redutor Planetário Nidec Shimpo

Descrição do produto

Descrição do produto:

Caixa de velocidades Nidec Shimpo

A caixa de velocidades VRB da série Nidec Shimpo é uma caixa de velocidades de alto desempenho ideal para aplicações industriais.A série VRB é uma solução ideal para robóticaA engenharia e o design avançados da Nidec Shimpo oferecem o mais alto desempenho, confiabilidade,e eficiência para as mais exigentes soluções de caixa de velocidades industriais.



Parâmetros técnicos:

Quadro

tamanho

 Estágio Relação Torque de saída nominal Torque de saída máximo Torque de travagem de emergência Velocidade nominal de entrada Velocidade máxima de entrada Permitidocarga radial Carga axial autorizada
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















090





1

Solteiro

 3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
Duplo. 15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200




Quadro

tamanho



Estágio



Relação

 Carga radial máxima



Número máximo

carga axial



Peso

Momento de inércia (φ8)

 Momento de inercia (φ14)



Momento de inércia (φ19)

 Momento de inércia (φ 28)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















090





1

Solteiro

 3 2400 2200 3.7 - 0.72 1.2 3.2
4 2400 2200 - 0.49 0.95 3.0
5 2400 2200   0.40 0.86 2.9
6 2400 2200 - 0.36 0.82 2.8
7 2400 2200 - 0.32 0.79 2.8
8 2400 2200 - 0.31 0.77 2.8
9 2400 2200 - 0.29 0.76 2.8
10 2400 2200 - 0.29 0.75 2.8











Duplo.

 15 2400 2200 4.2 0.13 0.28 0.72 -
16 2400 2200 0.15 0.30 0.74 -
20 2400 2200 0.13 0.28 0.72 -
25 2400 2200 0.12 0.28 0.71 -
28 2400 2200 0.14 0.29 0.73 -
30 2400 2200 0.10 0.25 0.70 -
35 2400 2200 0.12 0.27 0.71 -
40 2400 2200 0.099 0.25 0.70 -
45 2400 2200 0.12 0.27 0.71 -
50 2400 2200 0.098 0.25 0.69 -
60 2400 2200 0.098 0.25 0.69 -
70 2400 2200 0.097 0.25 0.69 -
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 -
100 2400 2200 0.097 0.25 0.69 -

Série VRB Redutor Shimpo Nidec Shimpo Transmissão Caixa de Engrenagens Planetária VRB090 0

Série VRB Redutor Shimpo Nidec Shimpo Transmissão Caixa de Engrenagens Planetária VRB090 1

Características:

A caixa de velocidades Nidec Shimpo foi concebida para fornecer um binário elevado a baixas velocidades, tornando-a ideal para aplicações que exigem levantamento de cargas pesadas ou movimentação de grandes cargas.o que significa que pode ajudar a reduzir o consumo de energia e os custos operacionais.
