Caixa de engrenagens de Nidec Shimpo
>
|
| Lugar de origem | Japão |
| Marca | Nidec |
| Certificação | CE,ISO |
| Número do modelo | VRB |

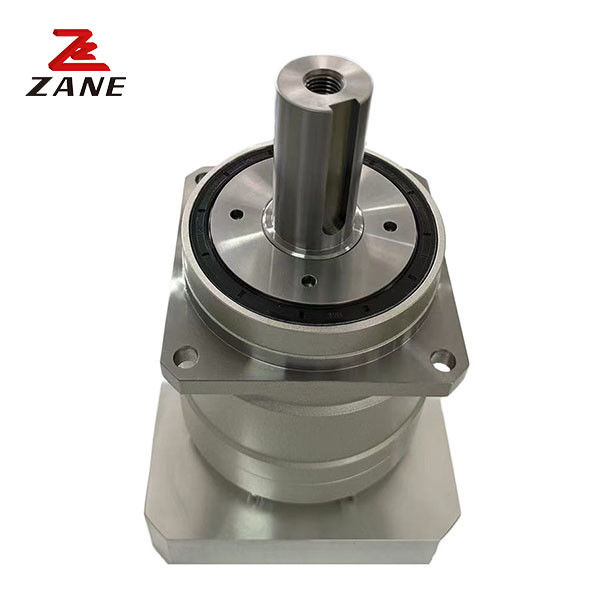

Caixa de engrenagens Nidec Shimpo: Tecnologia robusta de caixa de engrenagens para máquinas robóticas, de automação e CNC
A caixa de engrenagens Nidec Shimpo é uma transmissão de caixa de engrenagens poderosa, confiável e robusta que fornece um desempenho robusto para seus equipamentos robóticos, de automação e máquinas CNC.Com um tamanho de armação de 115 e uma disposição de engrenagem planetáriaEsta caixa de velocidades é construída em ferro para máxima resistência e durabilidade.está empenhada em fornecer transmissões de caixa de velocidades de qualidade superior.
A caixa de engrenagens Nidec Shimpo foi projetada para fornecer uma transmissão suave, eficiente e confiável para uma variedade de aplicações, incluindo robótica, equipamentos de automação e máquinas CNC.
|
Quadro tamanho |
Estágio | Relação | Torque de saída nominal | Torque de saída máximo | Torque de travagem de emergência | Velocidade nominal de entrada | Velocidade máxima de entrada | Carga radial permitida | Carga axial autorizada |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
|
115 |
1 Solteiro |
3 | 120 | 225 | 500 | 3000 | 6000 | 1300 | 1500 |
| 4 | 120 | 330 | 625 | 3000 | 6000 | 1500 | 1700 | ||
| 5 | 180 | 330 | 625 | 3000 | 6000 | 1600 | 1900 | ||
| 6 | 180 | 330 | 625 | 3000 | 6000 | 1700 | 2000 | ||
| 7 | 180 | 330 | 625 | 3000 | 6000 | 1800 | 2100 | ||
| 8 | 180 | 330 | 625 | 3000 | 6000 | 1900 | 2300 | ||
| 9 | 120 | 225 | 500 | 3000 | 6000 | 1900 | 2400 | ||
| 10 | 120 | 225 | 500 | 3000 | 6000 | 2000 | 2500 | ||
| Duplo. | 15 | 120 | 225 | 500 | 3000 | 6000 | 2300 | 3000 | |
| 16 | 180 | 330 | 625 | 3000 | 6000 | 2300 | 3100 | ||
| 20 | 180 | 330 | 625 | 3000 | 6000 | 2500 | 3400 | ||
| 25 | 180 | 330 | 625 | 3000 | 6000 | 2700 | 3700 | ||
| 28 | 180 | 330 | 625 | 3000 | 6000 | 2800 | 3900 | ||
| 30 | 120 | 225 | 500 | 3000 | 6000 | 2900 | 3900 | ||
| 35 | 180 | 330 | 625 | 3000 | 6000 | 3000 | 3900 | ||
| 40 | 180 | 330 | 625 | 3000 | 6000 | 3200 | 3900 | ||
| 45 | 120 | 225 | 500 | 3000 | 6000 | 3300 | 3900 | ||
| 50 | 180 | 330 | 625 | 3000 | 6000 | 3400 | 3900 | ||
| 60 | 180 | 330 | 625 | 3000 | 6000 | 3600 | 3900 | ||
| 70 | 180 | 330 | 625 | 3000 | 6000 | 3800 | 3900 | ||
| 80 | 180 | 330 | 625 | 3000 | 6000 | 4000 | 3900 | ||
| 90 | 120 | 225 | 500 | 3000 | 6000 | 4200 | 3900 | ||
| 100 | 120 | 225 | 500 | 3000 | 6000 | 4300 | 3900 |
|
tamanho |
Estágio |
Relação |
Carga radial máxima |
Número máximo carga axial |
Peso |
Momento de inercia (φ14) |
Momento de inércia (φ19) |
Momento deInercia(φ28) |
Momento de inércia (φ38) |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
115 |
1 Solteiro |
3 | 4300 | 3900 | 8 | - | 3.3 | 5.3 | 13 |
| 4 | 4300 | 3900 | - | 2.0 | 4.1 | 12 | |||
| 5 | 4300 | 3900 | - | 1.6 | 3.6 | 11 | |||
| 6 | 4300 | 3900 | - | 1.3 | 3.3 | 11 | |||
| 7 | 4300 | 3900 | - | 1.1 | 3.2 | 11 | |||
| 8 | 4300 | 3900 | - | 1.0 | 3.1 | 11 | |||
| 9 | 4300 | 3900 | - | 0.98 | 3.0 | 11 | |||
| 10 | 4300 | 3900 | - | 0.95 | 3.0 | 11 | |||
|
Duplo. |
15 | 4300 | 3900 | 8.9 | 0.43 | 0.86 | 2.8 | - | |
| 16 | 4300 | 3900 | 0.48 | 0.92 | 2.9 | - | |||
| 20 | 4300 | 3900 | 0.40 | 0.83 | 2.8 | - | |||
| 25 | 4300 | 3900 | 0.38 | 0.82 | 2.8 | - | |||
| 28 | 4300 | 3900 | 0.44 | 0.88 | 2.8 | - | |||
| 30 | 4300 | 3900 | 0.29 | 0.74 | 2.7 | - | |||
| 35 | 4300 | 3900 | 0.37 | 0.81 | 2.7 | - | |||
| 40 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 45 | 4300 | 3900 | 0.37 | 0.80 | 2.7 | - | |||
| 50 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 60 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 70 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 80 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 90 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - | |||
| 100 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - |
Alta potência de torque: A caixa de velocidades Nidec Shimpo foi projetada para fornecer um alto torque a baixas velocidades, tornando-a ideal para aplicações que exigem levantamento de cargas pesadas ou movimentação de grandes cargas.
Eficiência: A caixa de velocidades é altamente eficiente, o que significa que pode ajudar a reduzir o consumo de energia e os custos operacionais.
Dimensões compactas: Apesar do seu alto binário de saída, a caixa de velocidades é relativamente pequena e leve, o que facilita a instalação e integração em sistemas existentes.
Personalizável: A caixa de velocidades Nidec Shimpo é altamente personalizável, com uma variedade de opções de montagem e proporções de velocidades disponíveis para atender a diferentes aplicações.
Durável: a caixa de velocidades é feita de materiais de alta qualidade e é projetada para ser altamente durável e durável.com um projeto simples e direto que permite um fácil acesso aos componentes para limpeza e substituição.
