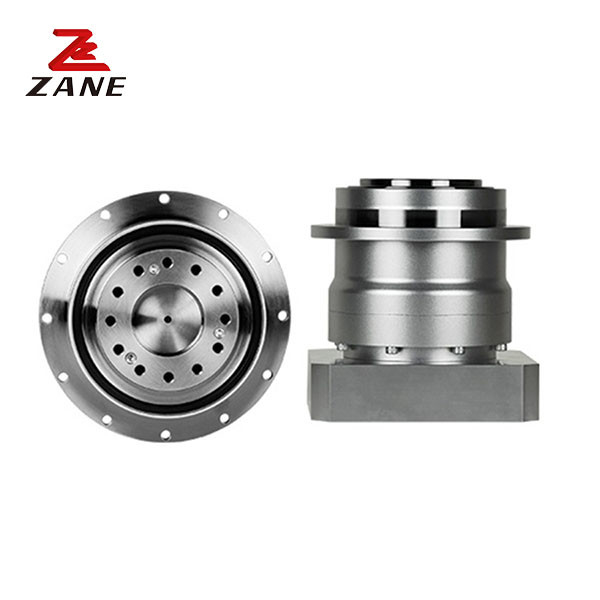

Redutor de engrenagem planetária Shimpo de alta precisão VRB140 para robô
  • Redutor de engrenagem planetária Shimpo de alta precisão VRB140 para robô
Redutor de engrenagem planetária Shimpo de alta precisão VRB140 para robô

Redutor de engrenagem planetária Shimpo de alta precisão VRB140 para robô

Lugar de origem Japão
Marca Nidec
Certificação CE,ISO
Número do modelo VRB
Detalhes do produto
Nome do produto:
Caixa de engrenagens de Nidec Shimpo
Fabricante:
Nidec Shimpo
Série do produto:
Série VRB
Peso (kg):
6 kg
Tamanho do quadro:
140
Disposição de engrenagens:
Planeta
Carga radial máxima:
9100N
Carga axial máxima:
8200N
Aplicação:
Robótico, equipamento da automatização, máquina do CNC
Destacar:

Caixa de engrenagens Shimpo de alta precisão

,

redutor de engrenagem planetária de robô

,

redutor de engrenagem planetária VRB140

Descrição do produto

Descrição do produto:

As transmissões Nidec Shimpo Gearbox são caixas de alta qualidade projetadas para operação confiável e eficiente em aplicações de máquinas robóticas, de automação e CNC.Fabricado pela Nidec Shimpo, esta caixa de engrenagens é construída com um material de ferro para carga radial máxima de 9100N e um arranjo de engrenagem planetária.tornando-a a escolha perfeita para qualquer máquina automatizada.

Parâmetros técnicos:

Quadro

tamanho

 Estágio Relação Torque de saída nominal Torque de saída máximo Torque de travagem de emergência Velocidade nominal de entrada Velocidade máxima de entrada Carga radial permitida Carga axial autorizada
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















140





1

Solteiro

 3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 366 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
Duplo. 15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200




Quadro

tamanho



Estágio



Relação

 Carga radial máxima



Número máximo

carga axial

Peso

 Momento de inércia (φ19) Momento de inércia (φ28) Momento de inércia (φ38) Momento de inércia (φ48)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















140





1

Solteiro

 3 9100 8200 16 - 12 20 42
4 9100 8200 - 7.5 15 37
5 9100 8200 - 5.8 14 36
6 9100 8200 - 4.9 13 35
7 9100 8200 - 4.1 12 34
8 9100 8200 - 3.8 12 34
9 9100 8200 - 3.6 11 34
10 9100 8200 - 3.5 11 34











Duplo.

 15 9100 8200 17 1.3 3.2 11 -
16 9100 8200 1.5 3.1 11 -
20 9100 8200 1.2 3.1 11 -
25 9100 8200 1.1 3.3 11 -
28 9100 8200 1.4 2.8 11 -
30 9100 8200 0.85 3.1 10 -
35 9100 8200 1.1 2.8 11 -
40 9100 8200 0.83 3.0 10 -
45 9100 8200 1.1 2.8 11 -
50 9100 8200 0.81 2.8 10 -
60 9100 8200 0.81 2.8 10 -
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 -
100 9100 8200 0.80 2.8 10 -



Redutor de engrenagem planetária Shimpo de alta precisão VRB140 para robô 0Redutor de engrenagem planetária Shimpo de alta precisão VRB140 para robô 1

Tipos de engrenagem:

A caixa de engrenagens Nidec Shimpo está disponível em uma variedade de tipos de engrenagens, incluindo engrenagens espirais, engrenagens helicoidais, engrenagens convexas e engrenagens de verme.e a escolha do tipo de engrenagem dependerá dos requisitos específicos da aplicação.
